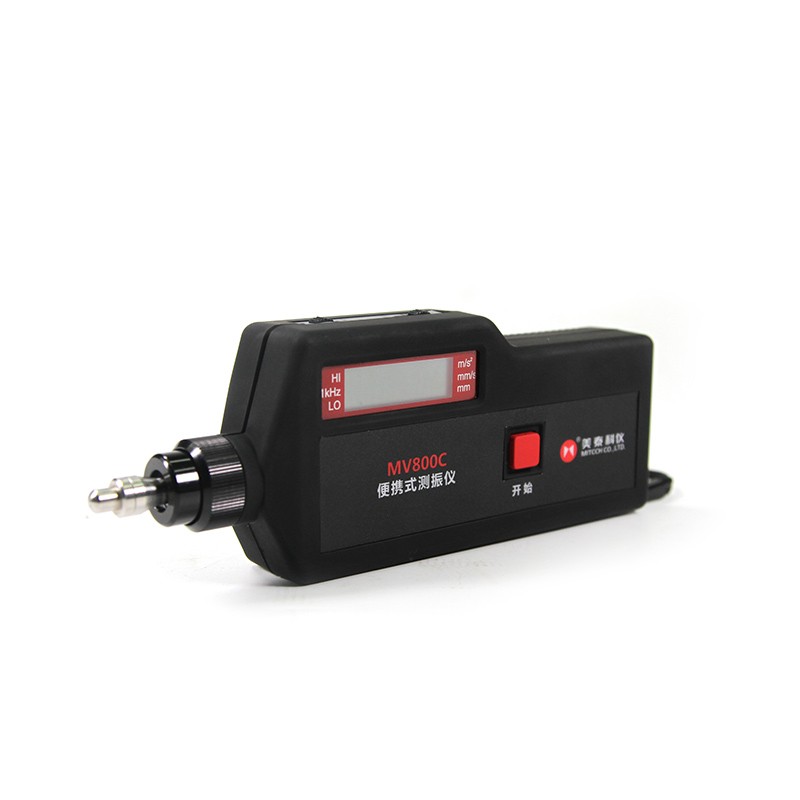

美泰袖珍一体化测振仪MV800C系列是由压电式传感器和数字显示电路组成的手持式测振仪表，主要用于测量各种旋转机械的振动加速度、速度和位移。MV800C系列分两种型号MV800C-5（频响范围：5Hz～10KHz）和MV800C-10（频响范围：10Hz～10KH），可满足常规测振使用需求以及低频振动测量需求。该产品测量范围广，显示直观、一体化的设计体积小、重量轻，测量携带方便，特别适用于野外无电源的现场作业及高空作业，大大减少工作人员的工作强度，提高工作效率。

功能用途

美泰袖珍一体化测振仪MV800C系列主要应用于设备状态监测方面的机械振动测量，如机械制造、电力、冶炼、车辆等领域，具体来说，它常被广泛应用于轴承、齿轮、电机、风扇、机床等机械设备的快速检查和预防性检查。

工作原理

美泰袖珍一体化测振仪MV800C系列是利用石英晶体和人工极化陶瓷(PZT)的压电效应设计而成。当石英晶体或人工极化陶瓷受到机械应力作用时，其表面就产生电荷，采用压电式加速度传感器，把振动信号转换成电信号，通过对输入信号的处理分析，显示出振动的加速度、速度和位移值，得出测量结果。

工作条件

操作温度：0～50℃

存储温度：-30℃～＋70℃

相对湿度：低于90%RH

仪器特点

一体化先进精巧设计、体积小巧便于携带、性能稳定可靠、功耗低、造型美观；

高对比度段码液晶显示，界面设计人性化易于理解，操作简单方便；

适应恶劣的现场操作环境，抗电磁干扰能力强，测量精准；

配备高可靠性环形剪切加速度传感器，性能远远优于压缩式传感器；

具有高低频分档测量功能，振动测量时便于识别判断设备故障类型；

设有自动休眠、自动关机等节电功能；

符合国际相关标准，测量值与国际振动烈度标准(ISO2372)比对可直接判断设备运行状态；

具备信号输出功能，选配专用耳机连接仪器，实现设备听诊器功能；

具备信号输出功能，选配专用示波器，用来监测、记录振动信息；

操作方法及注意事项

仪器操作

①按住“测量”键（电源键处于测振位置）不动，将MV800C水平或垂直顶住被测物体，这时显示器上显示振动测量值；

② 待显示测量值稳定后，松开“测量”键，测量值将保持在显示器上。现在可以把传感器从被测物体上拿开，读取并记录测量值；

③再按“测量”键，可退出保持状态，重新测量；

④松开“测量”键大约一分钟后，电源自动关闭；

操作详解

测前准备

①安装电池：

打开电池盖，按照电池仓内图示电池极性正确装入6F22（9V叠层）型电池，盖好电池盖。

②检查电池电压：

按下“测量”键观察显示。如果出现“：”（如图所示），表示电池电压低，需要更换新电池。

探杆选择和安装

探杆选用原则

当测量10Hz～1KHz低频范围内的位移、速度或加速度时，可选用长探杆；当测量1KHz～10KHz高频范围内的位移、速度或加速度，尤其在需要保证测量数据的可靠性时，宜选用短探杆；当要求加速度在1KHz以上的高频范围内有一个平坦的频响时，可不使用任何探杆。

短探杆

短探杆一般是必备的，这种探杆在10Hz～10KHz的频率范围内，具有可靠的性能。

长探杆

由于被测物体周围空间或其他条件限制，使用短探杆困难时，可选用8cm的长探杆。在10～1KHz低频测量时，长探杆对于震动的相应频率良好，但是，在高于1KHz时，响应频率会下降。因此，在使用高频“HI”档测量加速度时，应尽量选用短探杆。

不安装探杆

不安装探杆直接用传感器测量物体振动的使用方法只有在接触面相当良好的情况下才可应用，如果传感器与被测物体接触面积不足或接触不良，则不能保证测量在高频范围内有平坦的响应频率。如果物体表面粗糙，则应涂上一些粘性的蜡，以保证有良好的频率响应。

参量/频率开关选择

使用仪器测量物体时应选择正确的参量或频率范围（频率范围设置仅限于加速度测量，速度及位移测量时频率开关一般处于低频档位）。

设置振动参量

对于不同测量需求，用“测量参量选择开关”选择不同的测量参量——加速度、速度、位移，此时，显示器右边的光标“ ”指示所选择的物理量。

设置频率范围

测量不同振动频率下的加速度参量时，需切换“频率范围选择开关”选择低频“LO”或高频“HI”档位进行测量，此时，显示器左边的光标“ ”指示所选择的频率范围。

信号输出及故障听诊

振动信号由“信号输出接口”输出，这个接口可以监测记录振动波形并输出，还可以接驳专用耳机，用作故障听诊器。（输出信号在满量程时，输出2V峰值交流波形）

①将耳机佩戴连接好，按住测量键不动，将测量参量选择开关拨至加速度档（m/s2），进行振动测量；

②调节耳机上的音量按钮，即可听到振动声音；

③切换频率范围选择开关，可分别听到高频声音和低频声音。

故障判断

美泰袖珍一体化测振仪MV800C的加速度档具有高低频分档功能，可判断滚动轴承故障或齿轮箱故障：分别测量振动加速度高频值（HI）和低频值（LO）并进行比较，当低频值大于高频值时，说明振动主要由低频引起，应按速度标准判定，可以考虑轴系类故障，如转子不平衡、轴弯曲、轴不对中、基础松动等；当高频值大于低频值5倍以上时，说明振动主要由高频引起，可考虑轴承、齿轮类故障，如滚动轴承磨损、齿轮断齿等。

注意事项

使用一体式测振仪时，探头顶在被测物体上的力度应该是5N～10N；

使用一体式测振仪时应以正确的角度对物体进行测量，在使用长探杆时需要尤其注意（如图）；

使用不同类型的探杆，测量结果可能不一致（尤其在高频范围内）；

拧紧探杆时不能使用钳子或其他类似工具，以免损坏探杆；

MV800C理论上最大可以测量199.9m/s2的加速度，不过实际上当加速度很高时，由于探杆（或传感器探头）与物体之间的碰撞，即使略低于199.9m/s2加速度的测量也是不太容易的，通常实际测量中的加速度上限为50m/s2。

仪器的保养与维护

美泰袖珍一体化测振仪MV800C系列属于精密检测仪器，使用中要注意下列事项：

仪器应尽量避免人为原因造成的剧烈冲击和损伤，使用时可套上皮套；

电池容量接近用尽或用尽时，应及时更换电池，以免影响测量精度；

仪器长期闲置时，应取出电池，防止电池液外漏，腐蚀电极片及仪器；

仪器使用完毕，应用干净棉纱擦干净油污，避免雨水及机油等液体渗入内部

当测振仪出现其他非正常现象时，请不要擅自拆卸或调节任何固定装配部件，及时交由我公司维修部门，按保修条例执行。

技术参数

基本配置

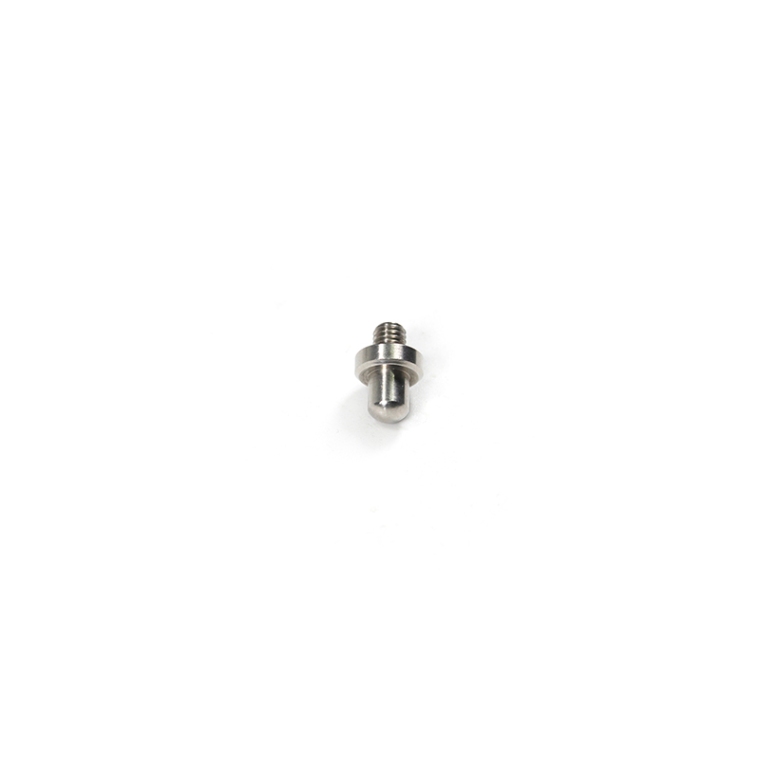

	短探杆
	主要用于搭配一体式MV800C测振仪主机进行测量，安装于测振仪主机头部，将振动信息传递给主机内置传感器，是一体式测振仪必不可少的重要配件。

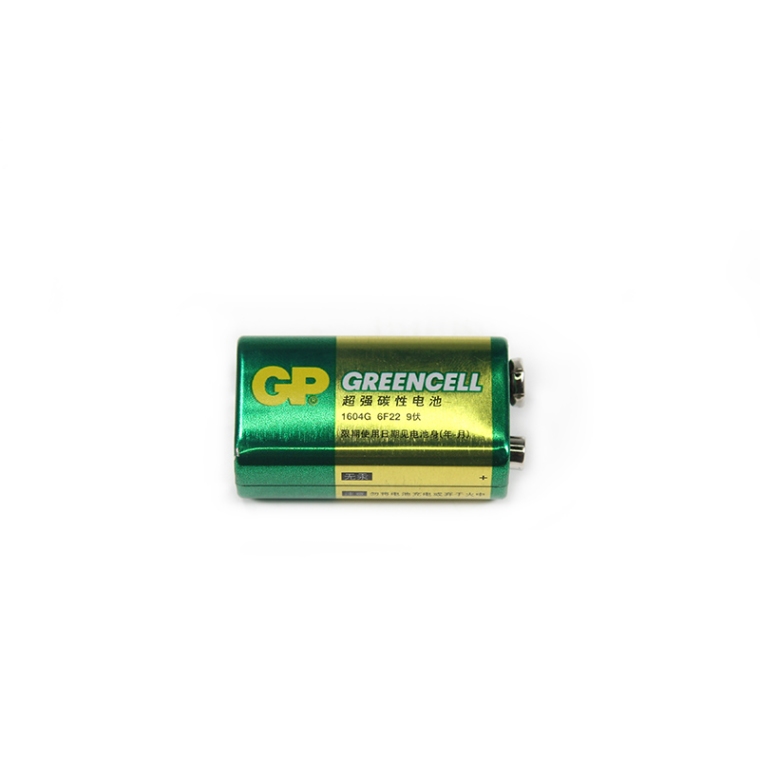

	电池
	主要用于给测振仪主机供电，高伏碳性电池，能量密度高，储存性能好，寿命长，经济耐用。

可选配置

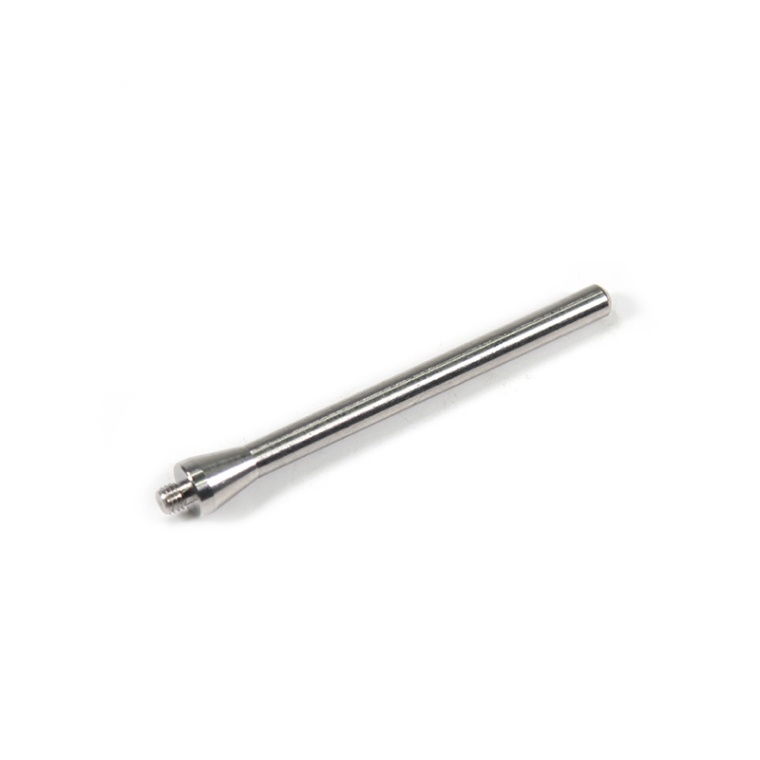

	长探杆
	主要用于搭配分体式测振仪MV800进行测量，是分体式测振仪MV800标准配件，如有特殊需求购买一体式测振仪MV800C时也可搭配购买。
	皮套
	主要用于保护测振仪主机，减少仪器使用中可能遇到的各种强烈冲击和损伤，亦可保护仪器避免由于灰尘、油污附着造成的仪器老化。
