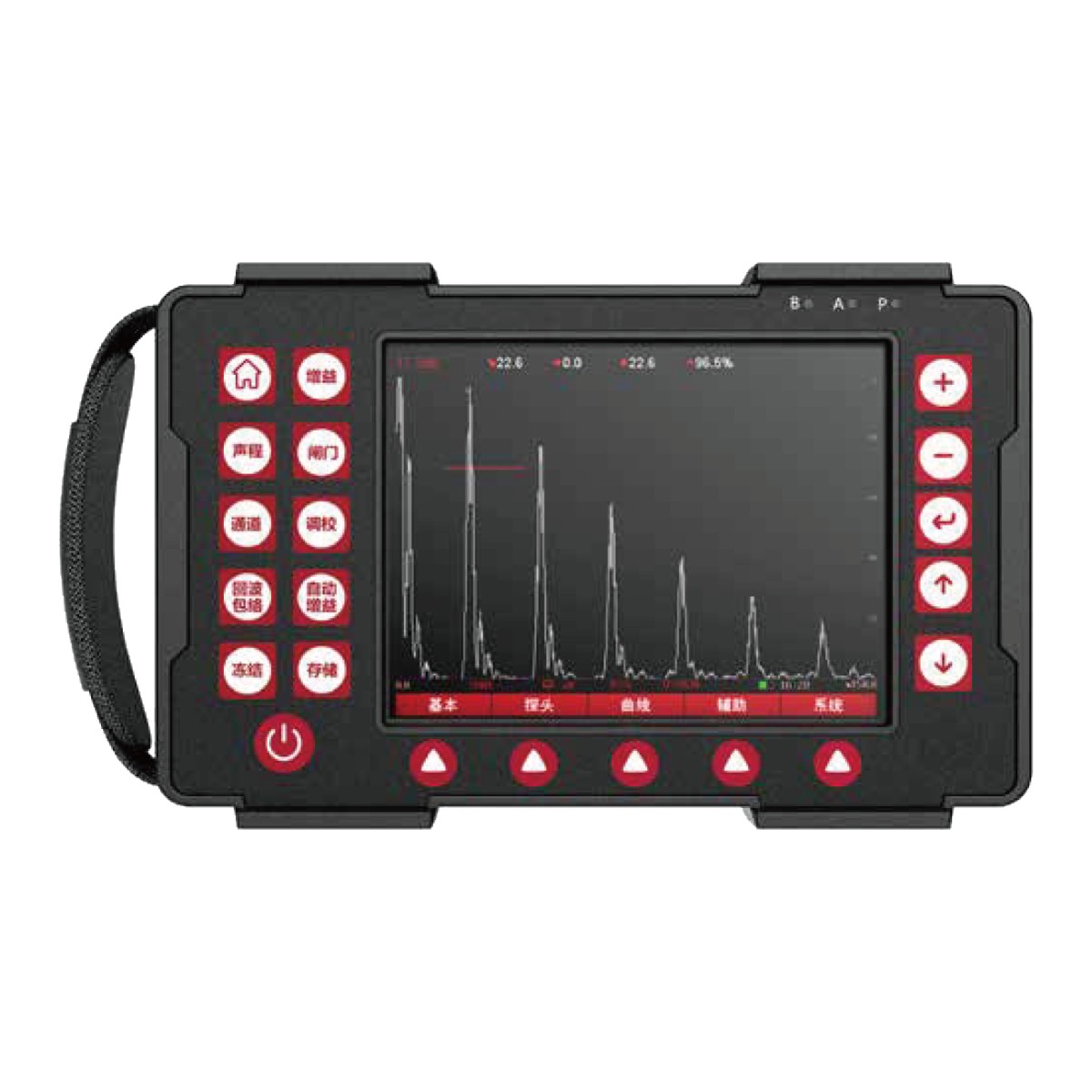

MUT100S全数字超声波探伤仪，轻巧机身、便于携带，640×480数字真彩液晶显示，支持亮度调节，全屏显示设有多种颜色方案，在不同光线环境下均可高清呈现缺陷波形，内置高频处理器可实现复杂运算及智能分析，低功耗设计配备大容量锂电池模块，可超长待机8.5小时以上。主从式菜单设计，支持多语言版本。全防水、油、尘可达IP65防护级。它是石油、化工、冶金、造船、航空、铁路等领域缺陷检测、质量控制、在役安全监测与寿命评估必备的专业精密仪器。

功能用途

本仪器能够广泛地应用在制造业、钢铁冶金业、金属加工业、化工业等需要缺陷检测和质量控制的领域，也广泛应用于航空航天、铁路交通、锅炉压力容器等领域的在役安全检查与寿命评估。

工作原理

超声波探伤是无损检验的主要方法之一。它是利用材料本身或内部缺陷的声学性质对超声波传播的影响，非破坏性地探测材料内部和表面的缺陷（如裂纹、气泡、夹渣等）的大小、形状和分布状况以及测定材料性质。超声波探伤具有灵敏度高、穿透力强、检验速度快、成本低、设备简单轻便和对人体无害等一系列优点。

工作条件

环境温度 （-10～50）℃

存储温度 （-20～60）℃

相对湿度 （20～95）%RH

仪器特点

本仪器专为严苛的现场环境而设计，坚固耐用。独有的密封设计使它能够抵御 从海洋到沙漠各种恶劣环境中的潮湿、风沙、灰尘、油污及其它污染。独特防泼溅设计，防水防油，可在雨天工作。独特的旋转支架使用方便。

缺陷回波参数（距离、水平、垂直、波幅、dB 当量值、平底孔当量值）实时显 示，探伤信息一目了然，并可自动完成缺陷定量的平底孔转换。

方波脉冲、发射电压、滤波频带、探头阻尼可调，适用于各种工件的探伤。

全中文显示，主从式菜单，并设计有快捷按键和浮动按键，操作便捷、技术**。

采用 TFT 全数字真彩色液晶显示器，屏幕亮度清晰，可根据环境选择背景色，液晶亮度可自由设定，以便可以适应不同操作环境。

高性能安保电池模块便于拆装，使仪器连续工作时间8.5小时以上。

操作方法及注意事项

仪器的日常维护

 按键操作时，不宜用力过猛，不宜用沾有过多油污和泥水的手操作仪器键 盘，以免影响键盘的使用寿命。

 探伤仪使用完毕，应对仪器的外表进行清洁。

 仪器应存放在干燥清洁的地方。

 仪器应避免油或水等液体进入仪器内部，经常清洁仪器表面。

 探头连线，通讯电缆等切忌扭曲重压；在拔插电缆连线时，应抓住插头的 根部，不可抓住电缆线拔、插或拽。

仪器故障及处理方法

1, 仪器不能开机

 应检查电池电量是否充足、安装是否可靠，或者直接接入电源适配器后开 机；

 多次按动电源键，但间隔应不少于半分钟；

 接上电源适配器，反复开启仪器电源软开关。

 如果上述方法无效，接上电源适配器对电池充电半小时后再开机。

2, 仪器自动关机

仪器具有电池电量检测能力，当电池电量太低时，仪器会自动关机。可以 先对电池充电一段时间，或者直接接入电源适配器，然后再开机。

3, 无回波

 检查探头是否连接正确；

 检查探头类型设置是否恰当，如果探头设置为双晶或者穿透探头，而接入 的是单探头，则不会有回波；

 检查探头线是否功能正常，探头与探头线接触是否正常。可用一个镊子（金 属）接触探头座的内芯，如果有杂波，则仪器良好，应该是探头线损坏。

 增益、显示平移、探头零点、信号抑制等参数设置是否恰当。  无回波时的简单处理方法：将系统参数恢复到出厂状态，然后用一根新探 头线连接直探头，在耦合良好的薄试块上探测，如有回波则可能因为原参 数设置不当或者探头线接触不良。

4, 键盘操作失灵

 该键盘被锁定（即此时不应操作此键）；

 未按住键盘中的接触点；

 未按屏幕提示操作键盘； 注：将按键声音设置为“开”后，再按仪器键盘，查看是否有按键蜂鸣声。 如果有按键蜂鸣声，则该按键正常。

5, 数据文件丢失

存储在仪器内的数据一般不会丢失，如果在短时间内丢失应注意：

 是否执行了清空或者恢复出厂操作；

 是否经历过激烈的撞击；

 是否长时间未开机且未充电。

6, 杂波干扰强烈或回波左右移动或忽有忽无

 探头和探头线接触不良，此时去掉探头线，现象应消失。

 电源线或电源适配器有干扰，去掉充电器直接使用电池，现象应消失。  检查探头或探头线是否距离屏幕太近，由于屏幕辐射导致。

7, 闸门报警无效

 报警声音关闭

 信号幅度不在闸门报警幅度范围内。

注：如果以上可能均被排除，仪器工作仍不正常，应立即与我公司联系。

8, 仪器死机

 参数设置是否合乎探伤工艺，若参数设置有误，在探伤过程中会造成运算 错误，导致仪器死机。

 电池几乎用光的瞬间，因为电压很低，屏幕可能显示混乱或被冻结，如同 死机。此时将仪器关机充电，或者接上电压适配器后再开机使用，一般能 恢复正常。

 如果发现未进入探伤界面即显示混乱，可能是参数设置错误或者经过强烈 的震动，可以先关机，30 秒后再开机观察。

仪器的保养与维护

重要提示：

 请仔细核对随机资料是否齐全，仪器及配件与装箱单是否一致，如果有不 妥之处，请您与我公司联系。请您认真仔细地阅读仪器的相关资料，以保 证您获得应有的权利和服务。

 如果在仪器使用过程中发生意外，导致仪器出现异常情况，且无法正常关 机、开机，可将电池模块从仪器中取出，等待 1 分钟后再装入电池并重新 开机。

 我公司对本仪器提供一年保修、终身维修服务。仪器维修事宜请与我公司 或仪器贩卖商联系，不建议自行维修。
