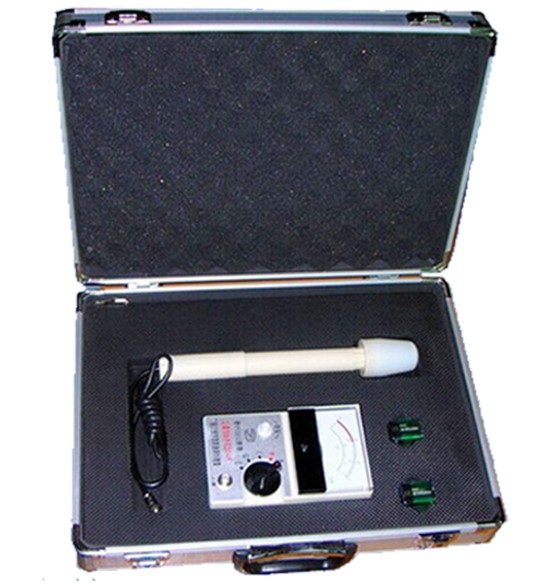

RJ-3高频近区电场测量仪是专门用于测量高频焊接机、高频热和机、高频理疗机、调频广播,电视发射等高频设备附近的电场强度.可供劳动保护、环境检测、卫生防疫、科研、部队、学校工厂等跟高频电场有关的单位使用。

技 术 性 能

1、使用频率范围：20～200MHz

2、量程范围：0～450V/m

**档 0～30V/m

**档 30～150V/m

第三档 50～450V/m

3、误差：整机测量误差≤±30%

4、使用条件：

(1)环境温度： －10～+40℃

(2)相对湿度： 80%以下

(3)电源： 6V电池二节

5、样式：携带式

6、尺寸：

(1)包装箱尺寸: 450mm×370mm×150mm

(2)仪器尺寸: 170mm×100mm×45mm

7、重量：约3kg

工 作 原 理

短震子天线 → 检波 → 高频滤波→ 斩波器 → 放大器 →调解器→滤波器→表头显示

短振子天线拾取高频电场能量，经高频检波器检波、高频滤波，输出一微弱信号。此信号经斩波、放大、调解、滤波后，由指示器表头显示出被测电场强度值。方框图如上图所示。使用方法

1、使用前先阅读该仪器的技术说明书，了解仪器的性能。

2、将仪器后面电池盖板打开。装上电池，然后盖上。

3、检查电源：将转换开关置于“检”位置，此时表针应超出红色标志线。如低于红色线，应更换电池。

调零：将转换开关置于“1”或(“2”、“3”)，调节调零旋钮，使表头指示为零。(调零时不要插探头，一面外部信号干扰，影响测量结果)。

4、伸展探头：本仪器采用二节拉杆探头手柄，不用时探头手柄可收缩存放，使用时拉出探头手柄，拧紧螺母。

5、测量：将天线插头插入已调好零位的仪器，选择相应的量程，缓缓转动手柄，找出场强指示最大点。此时表头所显示的读数即为改点的电场强度。

注 意 事 项

1、测量时，应把转换开关先置于大量程，如表针偏转角度过小，再改换小量程。以免场强过大损坏仪器。

2、测量完毕应及时吧转换开关置于“关”位置。

3、仪器不使用时及时保存在干燥的地方，长期不使用，应将电池取出。

4、仪器不能长期放置于强电场中。

5、测量时，人体应离开探头0.5m以上，以免电磁场在人体周围产生畸变，影响测量的准确度。

6、本仪器是在专用标准场中校准的，各种元件切勿乱调。若要重新校准，应送本厂进行校准。

7、天线探头上的保护套不要随意转下，以免损坏探头。

8、本仪器作为计量器具，安国家计量部门规定，每年必须校准一次。
