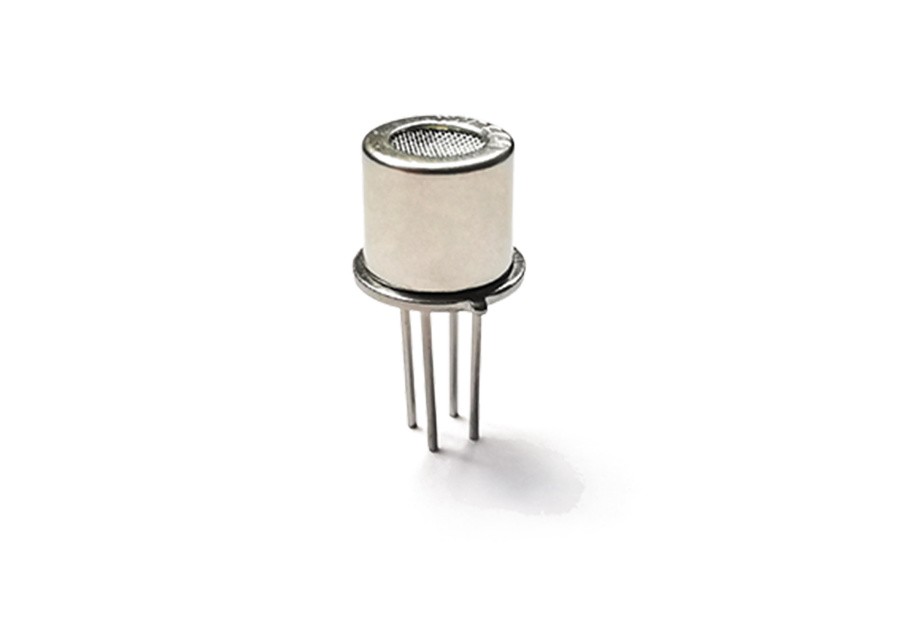

MP503空气质量传感器

型号:	MP503
器件产地:	国产传感器/敏感元件

索取资料及报价

产品介绍

MP503型气体传感器是空气质量传感器。采用多层厚膜制造工艺，在微型Al2O3陶瓷基片上的两面分别形成加热器和金属氧化物半导体气敏层，用电极引线引出，经TO-5金属外壳封装而成。当环境空气中有被检测气体存在时空气质量传感器电导率发生变化，该气体的浓度越高，空气质量传感器的电导率就越高。采用简单的电路即可将这种电导率的变化转换为与气体浓度对应的输出信号。

产品优势

对于酒精、烟雾灵敏度高；

响应、恢复快；

迷你型、低功耗；

检测电路简单；

稳定性好、寿命长

产品应用

该气体传感器广泛应用于家庭环境及办公室有害气体检测、自动排风装置、空气清新机等

技术指标

产品型号			MP503
产品类型			平面半导体气体传感器
标准封装			金属封装
检测气体			酒精、烟雾、异丁烷、甲醛
检测浓度			1～1000ppm(酒精)
标准电路条件	回路电压	Vc	≤24V DC
	加热电压	VH	5.0V±0.1V AC or DC
	负载电阻	RL	可调
标准测试条件下气敏元件特性	加热电阻	RH	95Ω±10Ω（室温）
	加热功耗	PH	≤300mW
	敏感体电阻	Rs	1KΩ-30KΩ(in 50ppm 酒精)
	灵敏度	S	Rs(in air)/Rs(50ppm酒精)≥5
	浓度斜率	α	≤0.6(R50ppm/R30ppm酒精)
标准测试条件	温度、湿度		20℃±2℃；65%±5%RH
	标准测试电路		Vc:5.0V±0.1V； VH: 5.0V±0.1V
	预热时间		不少于48小时
