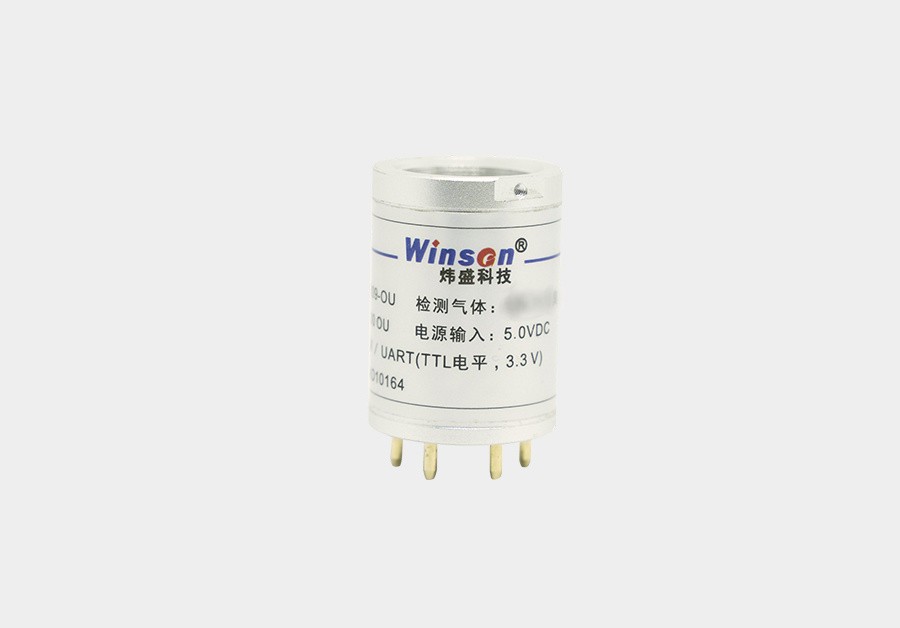

ZE801 恶臭模组采用高精度电化学传感器、搭 配专用仪表放大器、高精度处理器，结合智能算法把 检测的氨气气体浓度转换成可识别的数字信号，通过 串口进行传输。方便用户使用和调试，缩短了用户的 设计开发周期。 模组搭载线性好、高精度、高灵敏度、抗干扰能 力强、优异的重复性和稳定性的传感器，结合温湿度 补偿算法,大大提高了模组可靠性。
产品优势
体积小 双信号输出（UART 信号、模拟电压信号） 高稳定性、高抗干扰性 温湿度度补偿 采样方式可选：自然扩散式或一体泵吸式
产品应用
主要应用于气体监测、物联网、无人机、大气环境监测仪、微 型空气质量监测站、有毒气体检测等领域
技术指标
表1
产品型号 | ZE801-NH3 | ZE802-C3H9N | ZE803-H2S |
探测气体 | NH3 氨气 | C3H9N 三甲胺 | H2S 硫化氢 |
探测范围 | 0 ～ 50 PPM | 0 ～ 10 PPM | 0 ～ 10 PPM |
工作电压 | DC 5±0.1V |
工作电流 | ≤10mA |
输出 | UART 输出（TTL 电平，3.3 V）、模拟信号输出（0-5V） |
精度 | ≤±10% | ≤±3% | ≤±10% |
重复性 | ≤±5% | ≤±3% | ≤±5% |
响应时间 T90 | ≤30s |
预热时间 | 30s |
分辨率 | 0.001 ppm | 0.001 ppm | 0.001 ppm |
使用环境 | 温度：-20 ～ 50℃、湿度：15% ～ 93%RH 无凝结 |
存储环境 | 温度：-20 ～ 60℃，湿度：15% ～ 75%RH |
外形尺寸 | Φ22mm * 30.5mm |
产品型号 | ZE804-CH4S | ZE805-C2H6S | ZE806-C2H6S2 |
探测气体 | CH4S 甲硫醇 | C2H6S 甲硫醚 | C2H6S2 二甲二硫醚 |
探测范围 | 0 ～ 10 PPM | 0 ～ 10 PPM | 0 ～ 10 PPM |
工作电压 | DC 5±0.1V |
工作电流 | ≤10mA |
输出 | UART 输出（TTL 电平，3.3 V）、模拟信号输出（0-5V） |
精度 | ≤±10% | ≤±3% | ≤±3% |
重复性 | ≤±5% | ≤±3% | ≤±3% |
响应时间 T90 | ≤30s |
预热时间 | 30s |
分辨率 | 0.001 ppm | 0.001 ppm | 0.001 ppm |
使用环境 | 温度：-20 ～ 50℃、湿度：15% ～ 93%RH 无凝结 |
存储环境 | 温度：-20 ～ 60℃，湿度：15% ～ 75%RH |
外形尺寸 | Φ22mm * 30.5mm |
产品型号 | ZE807-CS2 | ZE808-C8H8 | ZE809-OU |
探测气体 | CS2 二硫化碳 | C8H8 苯乙烯 | OU 恶臭、臭气 |
探测范围 | 0 ～ 10 PPM | 0 ～ 10 PPM | 0 ～ 100 OU |
工作电压 | DC 5±0.1V |
工作电流 | ≤10mA |
输出 | UART 输出（TTL 电平，3.3 V）、模拟信号输出（0-5V） |
精度 | ≤±3% | ≤±3% | ≤±5% |
重复性 | ≤±3% | ≤±3% | ≤±3% |
响应时间 T90 | ≤30s |
预热时间 | 30s |
分辨率 | 0.001 ppm | 0.001 ppm | 0.1 OU |
使用环境 | 温度：-20 ～ 50℃、湿度：15% ～ 93%RH 无凝结 |
存储环境 | 温度：-20 ～ 60℃，湿度：15% ～ 75%RH |
外形尺寸 | Φ22mm * 30.5mm |
表2
GND | 电源地 |
VCC | 电源电压 |
VO | 模拟信号输出 |
RXD | 串口输入 |
TXD | 串口输出 |
注：产品参数如有变动，恕不另行通知
