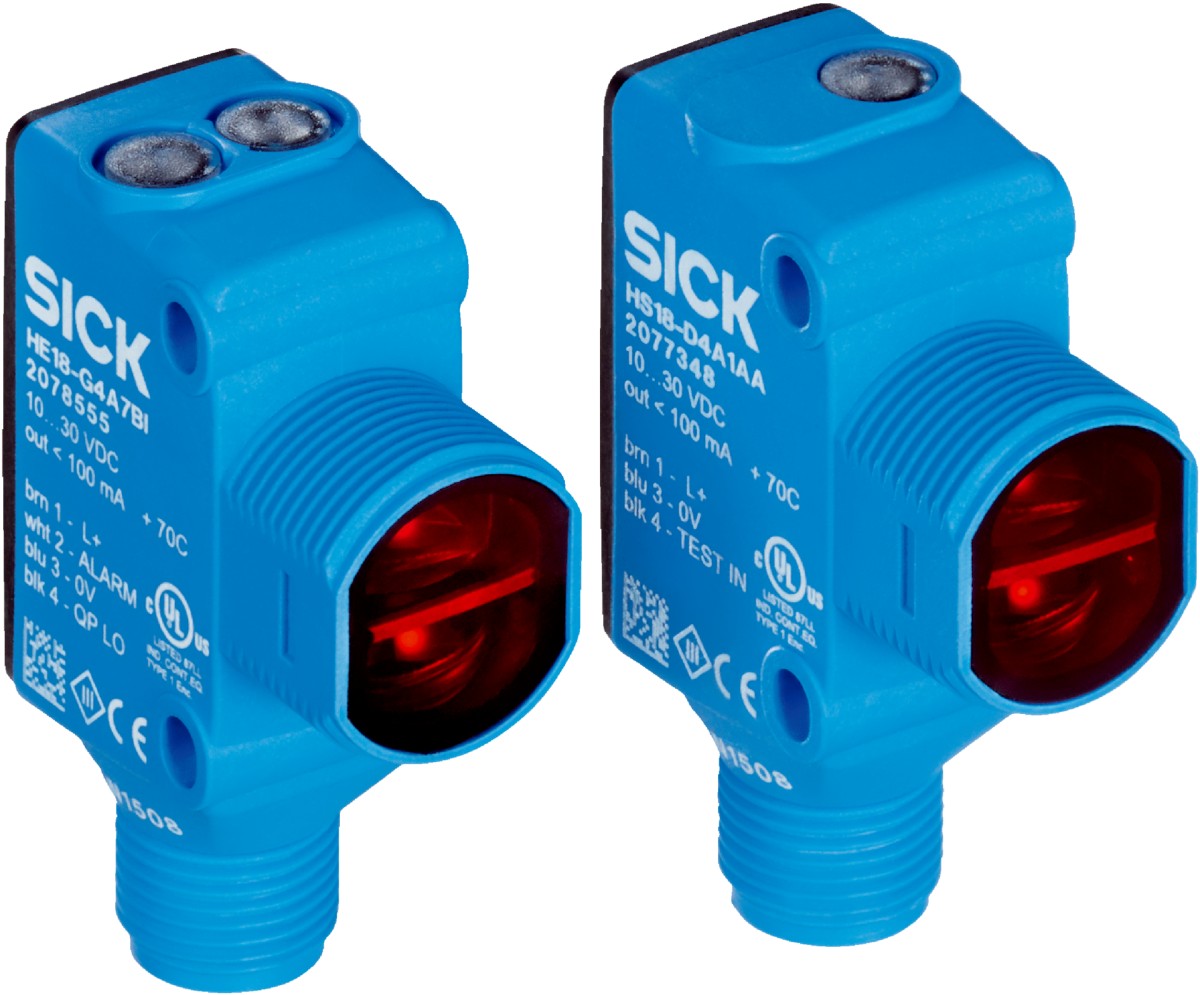

光电传感器HSE18-F4A2BLA00
| 型号: | HSE18-F4A2BLA00 | | 货号: | 1100061 | | 品牌: | SICK |
产品介绍
     产品特点 | 工作原理 | 对射式光电传感器 | | 尺寸(宽 x 高 x 深) | 16.2 mm x 48.5 mm x 31.8 mm | | 外壳形状（光束出口） | 复合安装 | | 螺丝直径（外壳） | M18 | | 紧固方式 | M18，接头/侧面 (24.1 ～ 25.4 mm) | | 外壳颜色 | 蓝色 | | 最大开关距离 | 0 m ... 25 m | | 感应距离 | 0 m ... 20 m | | 光源种类 | 可见红光 | | 光源 | PinPoint-LED 1) | | 光点尺寸（距离） | 400 mm x 200 mm (10 m) | | 轴长 | 631 nm | | | 特殊特征 | 信号强度指示灯 |
机械/电子参数 | 供电电压 | 10 V DC ... 30 V DC | | 残余纹波 | < 5 Vss 1) | | 电流消耗 | ≤ 20 mA 2) | | 开关量输出 | 反向脉冲：PNP/NPN | | 开关功能 | 补偿量 | | 开关类型 | 明/暗切换 | | 开关量输出详情 | | | 开关量输出 Q1 | 反向脉冲：PNP/NPN, 亮通 3) | | 开关量输出 Q2 | 反向脉冲：PNP/NPN, 暗通 3) |
| | 输出电流 Imax. | ≤ 100 mA | | 响应时间 | ≤ 0.5 ms 4) | | 开关频率 | 1,000 Hz 5) | | 连接类型 | 插头，M12，4 针 | | 保护电路 | A 6) B 7) D 8) | | 防护等级 | III | | 重量 | 18 g | | 外壳材料 | 塑料, VISTAL® | | 材料、光学元件 | 塑料, PMMA | | 外壳防护等级 | IP67 IP69K | | 供货范围 | 紧固螺母 (1x)，M18，塑料，黑色，扁平 | | 电磁兼容性（EMC） | EN 60947-5-2 (传感器符合针对工业领域的电磁辐射防护规定（电磁兼容性）（电磁辐射防护等级 A）。在住宅区使用时，可能造成电磁辐射干扰。) | | 运行环境温度 | –40 ℃ ... +70 ℃ | | 仓库环境温度 | –40 ℃ ... +75 ℃ | | UL 文件编号 | E189383 |
接口 | IO-Link | ✔ , V1.1 | | 数据传输率 | 38,4 kbit/s (COM2) | | 周期时间 | 2.3 ms | | 过程数据长度 | 16 Bit |
| | 流程数据结构 A | Bit 0 = QL1 的切换信号 Bit 1 = QL2 的切换信号 Bit 2 ～ 15 = 空 | | 流程数据结构 B | Bit 0 = QL1 的切换信号 Bit 2 ～ 6 = 空 Bit 7 = 测量值 Bit 8 ～ 14 = 空 Bit 15 = 测量值 |
接口类型/接口分配 | 连接类型 | 插头，M12，4 针 | | 接口分配 发射单元 | | | BN 1 | + (L+) | | WH 2 | Not connected | | BU 3 | - (M) | | BK 4 | Test IN |
| | 接口分配 接收单元 | | | BN 1 | + (L+) | | WH 2 | Q2 | | BU 3 | - (M) | | BK 4 | Q1/C |
|
诊断 证书 | EU declaration of conformity | ✔ | | UK declaration of conformity | ✔ | | ACMA declaration of conformity | ✔ | | Moroccan declaration of conformity | ✔ | | China-RoHS | ✔ | | cULus 认证 | ✔ |
分类 | ECLASS 5.0 | 27270901 | | ECLASS 5.1.4 | 27270901 | | ECLASS 6.0 | 27270901 | | ECLASS 6.2 | 27270901 | | ECLASS 7.0 | 27270901 | | ECLASS 8.0 | 27270901 | | ECLASS 8.1 | 27270901 | | ECLASS 9.0 | 27270901 | | ECLASS 10.0 | 27270901 | | ECLASS 11.0 | 27270901 | | ECLASS 12.0 | 27270901 | | ETIM 5.0 | EC002716 | | ETIM 6.0 | EC002716 | | ETIM 7.0 | EC002716 | | ETIM 8.0 | EC002716 | | UNSPSC 16.0901 | 39121528 |
| |
