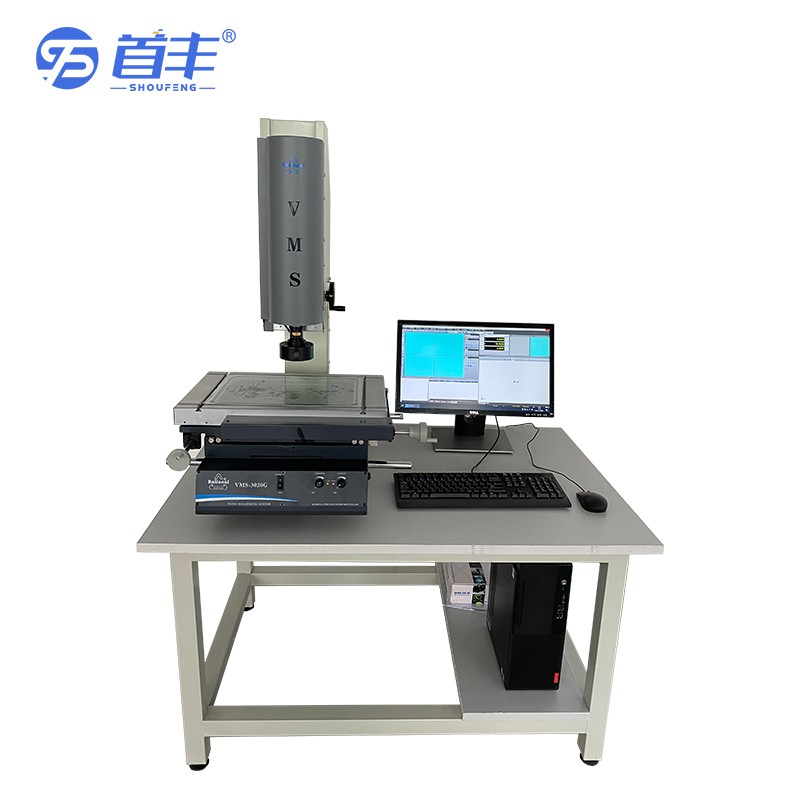

万濠影像测量仪VMS-3020G
用途:
适用于以二维坐标测量为目的的一切应用领域，广泛应用于机械、电子、仪表、塑胶等行业。
特点：
1.自主开发的QMS3D-M软件，高清晰彩色摄像机；
2.软件辅助调光，便于使用者知道光是否过度饱和；
3.可实现高度辅助测量；
4.可通过激光指示器寻找被测工件的具体位置，可适应复杂的工件测量；
5.脚踏开关与软件配合，操作简便。
技术规格参数：
工作台 | 型 号 | VMS-1510G | VMS-2010G | VMS-2515G | VMS-3020G | VMS-4030G |
金属台尺寸(mm) | 354×228 | 404×228 | 450×280 | 500×330 | 606×466 |
玻璃台尺寸(mm) | 210*160 | 260*160 | 306*196 | 350*250 | 450*350 |
运动行程(mm) | 150×100 | 200×100 | 250×150 | 300×200 | 400×300 |
Z轴升降行程（mm） | 150（特殊订购达300,VMS-4030G可订购至400） |
截面原点一致性误差(μm) | G型：E0≤30（Z轴升降行程每100mm）; |
X、Y、Z数显分辨力：0.5μm X、Y坐标示值误差：（2.5+L/100）μm(L为被测长度，单位：mm) |
影像系统 | G型 |
1/3”彩色CCD摄像机 |
变倍镜头倍率：0.7X~4.5X |
视频倍率：26.6~171X |
物方视场：8.1mm~1.3m |
表面光源与透射光源均用LED，亮度可调 |
仪 器 配 件 |
仪器配件 | 1X镜筒（标配） | 0.5X镜筒（选 配） | 工作距离（mm） |
变倍镜头 | 0.7X～4.5X | 0.7X～4.5X |
|
附加镜 | 视频倍率 物方视场（mm） | 视频倍率 物方视场（mm） |
|
0.5X（选配） | 16.5X～97.5X 16.2～2.6 | 8.3X～48.5X 32.4～5.2 | 189 |
标配 | 33X～195X 8.1～1.3 | 16.5X～97.5X 16.2～2.6 | 108 |
2X（选配） | 66X～390X 4～0.7 | 33X～195X 8.1～1.3 | 38 |
放置台 | 载重≥350KG 尺寸（长宽高主）1000*600*500(mm) |
