GH型浮头列管式石墨换热器

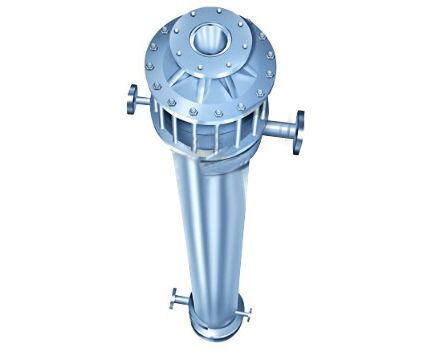

GH型浮头列管式石墨换热器图片
型号:GH型
品牌:科兴
产地:江苏
设备种类:浮头式换热器
传热方式:其他方式


产品介绍

【结构和特点】
    列管式石墨换热器是由浸渍石墨管板加挤压石墨换热管,用粘接剂粘接组成管束,放置于钢制圆筒壳体内,两端设置不透性石墨材料或其他防腐蚀材料制的封头,分别用螺栓紧固而成。管板一头固定、一头可以自由浮动,浮动管板的外圆密封一般用盘根密封,也用“O”型圈密封。
    本设备一般由Φ22/Φ32mm挤压石墨管组装。也可生产Φ25/Φ37mm、Φ36/Φ50mm石墨管组装。
    本设备结构简单、紧凑、流体阻力小,可制造大型设备。但耐压、耐温较块孔式低。适用于非强烈冲击、振动较小的场合,并以作冷却(冷凝)器为好。
    本设备分I型和II型,I型不带气液分离器、II型带气液分离器,作冷凝器时应选用带气液分离器结构。
【技术特性】
    设计压力:管程:0.3MPa(DN≤900)、0.2MPa(DN>900)
            壳程:0.5MPa(DN≤1100)、0.4MPa(DN>1100)
  设计温度:管程:-20℃~130℃
            壳程:-20℃~120℃
    换热面积:5~810m2,可根据用户需要设计、制造810m2以上的换热器。
    执行标准:HG/T3112-1998《浮头列管式石墨换热器》
【主要优点】
    1)所有的密封都容易检查
    2)低压力降
    3)产品规格大
    4)传热效率高
    5)价格便宜
【用途】
    本系列产品可用作冷却器、冷凝器。
管口尺寸表:

 型号 介质进出口 蒸汽、冷却水进出口 放、排净口 汽液分离器
 a b d c 石墨制 钢衬胶
 介质出口 尾气出口 h h1
 GH30 90 50 25 90 80 50 100
 GH40 110 50 110 100 50 125
 GH45 140 70 140 150 50 150
 GH50 140 70 140 150 80 200
 GH55 200 80 200 200 80 200
 GH60 200 80 200 200 80 200
 GH65 200 100 200 200 80 200
 GH70 250 100 250 250 80 250
 GH80 250 125 250 250 100 250
 GH90 300 125 100 300
 GH100 300 150 100 300
 GH110 350 150 100 350

安装尺寸表:

 型号 规格 m2 安装尺寸 支座 重量kg
 H1 H0 B1 N K H2 G n孔φ φA n2件 孔φ I II
 GH30- 5 2905 2945 570 420 515 246 343 8-18 607 2 18 360 350
 10 3905 3945 430 388
 GH40- 10 2905 3090 600 420 510 380 391 702 23 520 500
 15 3905 4090 625 605
 20 4905 5090 735 710
 GH45- 20 3925 4215 590 430 530 450 416 770 810 725
 30 4925 5215 927 880
 GH50- 25 3955 4285 580 450 560 500 440 876 975 930
 30 4955 5285 1144 1090
 GH55- 30 3965 4340 585 460 570 550 464 12-18 926 1075 1030
 40 4960 5340 1220 1205
 GH60- 35 4050 4520 650 480 595 580 494 978 4 1285 1134
 50 5050 5520 1515 1485
 GH65- 45 4065 4535 665 550 610 600 509 1030 1570 1545
 60 5065 5535 1832 1790
 GH70 60 4125 4620 695 535 650 600 540 12-23 1082 1845 1835
 80 5125 5620 2175 2150
 100 6125 6620 2420 2370
 GH80- 75 4145 4740 710 555 680 670 590 1222 30 2375 2255
 105 5145 5740 2841 2685
 130 6145 6740 3120 3100
 GH90- 105 4185 4820 720 585 710 700 635 1324 3070 2870
 140 5185 5820 3595 3360
 170 6185 6820 4002 3802
 GH100- 155 4225 4830 762 620 760 700 686 1496 3715 3700
 170 5225 5860 4438 4385
 210 6225 6860 4862 4852
 GH110- 175 4225 5005 780 660 835 800 736 16-23 1396 4960 4335
 210 5285 600 5585 4960
 260 6285 7005 5897 5817
