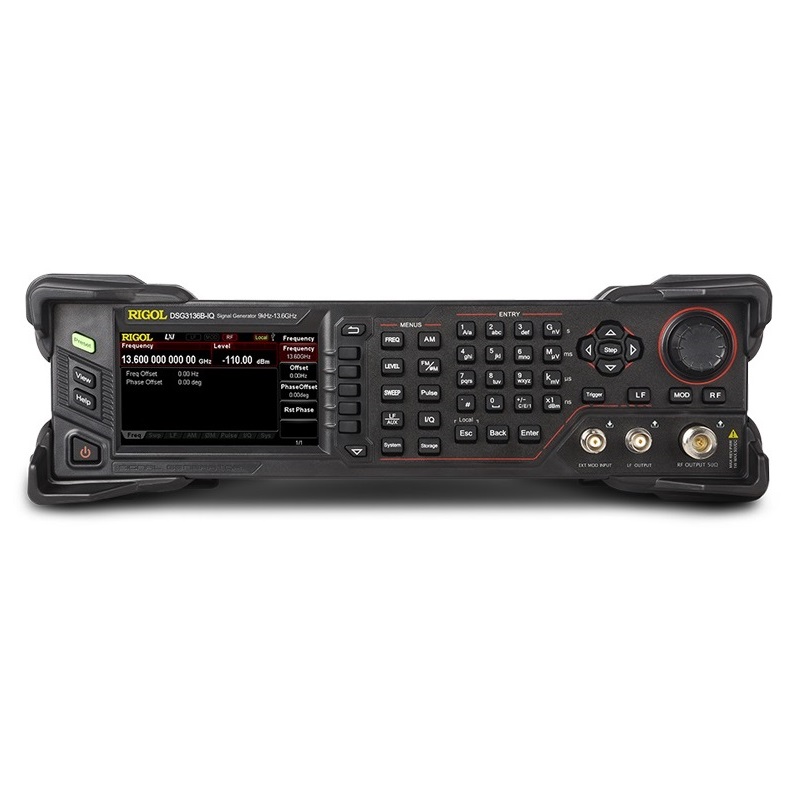

射频信号源DSG3136B-IQ

产品介绍：

射频信号源，频率范围：9 kHz 至 13.6 GHz、幅度指标范围：-110dBm～+13dBm、幅度精度典型值<0.5 dB、输出功率-130 dBm 到+27 dBm（可设置）、高信号纯净度，相位噪声典型值<-116 dBc/Hz@20 kHz、标配 0.5 ppm 内部时钟，选配 5 ppb 高稳时钟、标配 AM/FM/ΦM 模拟调制、支持脉冲调制，高达 70 dB 通断比；支持可自定义的脉冲序列、I/Q 调制及 I/Q 基带输出、所有调制都支持内部和外部调制方式、标准 2U 高度，节省机架空间；提供机架安装套件、支持 USB/LAN/GPIB 远程控制功能，标准 SCPI 命令集。

特点：

最高频率6.5 GHz/13.6 GHz ；

幅度精度典型值<0.5 dB；

输出功率可设置范围-130 dBm到+27 dBm；

高信号纯净度，相位噪声典型值<-116 dBc/Hz@20 kHz；

标配1 ppm内部时钟，选配5 ppb高稳时钟；

标配AM/FM/ΦM模拟调制；

支持脉冲调制，高达70 dB通断比；

可自定义的脉冲序列提供I/Q调制及I/Q基带输出；

所有调制都支持内部和外部调制方式；

标准2U高度，节省机架空间；

提供机架安装套件支持USB/LAN/GPIB远程控制功能；

标准SCPI命令集无磨损电子衰减器设计。

频频率率范围
型号 DSG3065B	9 kHz 至 6.5 GHz
型号 DSG3065B-IQ	9 kHz 至 6.5 GHz （IQ: 50 MHz 至 6.5 GHz）
型号 DSG3136B	9 kHz 至 13.6 GHz
型号 DSG3136B-IQ	9 kHz 至 13.6 GHz（IQ: 50 MHz 至 6.5 GHz）
频率
频率分辨率	0.01 Hz
设置时间 [1]	< 10 ms（典型值）
频段频段频率范围 N[2]

1	f < 227.5 MHz		0.25
2	227.5 MHz ≤ f < 455 MHz		0.125
3	455 MHz ≤ f < 910 MHz		0.25
4	910 MHz ≤ f < 1820 MHz		0.5
5	1820 MHz ≤ f ≤ 3600 MHz		1
6	3600 MHz < f ≤ 6500 MHz		2
7	6500 MHz < f ≤ 13600 MHz		4
内部参考频率
参考频率		10 MHz ≤ 0.1 ppm
初始校准精度
		使用选件 OCXO-B08		≤ 10 ppb
温度稳定度		温度范围 0℃至 50℃，基准为 25℃		< 1 ppm
		使用选件 OCXO-B08		< 5 ppb
老化率				< 1 ppm/ 年
		使用选件 OCXO-B08		< 30 ppb/ 年
内部参考频率输出		频率		10 MHz
		电平		+5 dBm 至 +10 dBm
外部参考频率输入		频率		10 MHz
		电平		0 dBm 至 +10 dBm
		最大偏差		±5 ppm

频率扫描步进扫描（等间隔或对数间隔的频率步进）
扫描方式	列表扫描（以任意频率为步进的列表）
扫描模式	单次，连续
扫描范围	满频率范围内
扫描形状	三角波，锯齿波
步进变化	线性或对数
扫描点数	步进扫描	2 至 65535
扫描点数	列表扫描	1 至 6001
驻留时间	20 ms 至 100 s
触发方式	自动，按键触发，外部触发，总线触发（USB 和 LAN）
频谱纯度 [1] CW 模式
谐波
	2 MHz < f ≤ 6.5 GHz，输出电平≤ +13 dBm	< -30 dBc
	6.5 GHz < f ≤ 12 GHz，输出电平≤ +10 dBm	< -30 dBc
	12 GHz < f ≤ 13.6 GHz, 输出电平≤ 2 dBm CW 模式	< -30 dBc
次谐波 [2]
次谐波 [2]	3.6 GHz < f ≤ 13.6 GHz	＜ -60 dBc，＜ -70 dBc（典型值）
非谐波	CW 模式，输出电平> -10 dBm，载波偏移> 10 kHz
	100 kHz ≤ f ≤ 1.5 GHz	< -60 dBc，< -70 dBc（典型值）
	1.5 GHz < f ≤ 3.6 GHz	< -54 dBc，< -64 dBc（典型值）
	3.6 GHz < f ≤ 6.5 GHz	< -48 dBc，< -58 dBc（典型值）
	6.5 GHz < f ≤ 13.6 GHz	< -42 dBc，< -52 dBc（典型值）
单边带相位噪声	CW 模式，载波偏移= 20 kHz，1 Hz 测量带宽
	f=1 GHz	< -110 dBc/Hz， < -116 dBc/Hz（典型值）
	f=6.5 GHz	< -98 dBc/Hz， < -102 dBc/Hz（典型值）
	f=13.6 GHz	< -92 dBc/Hz， < -96 dBc/Hz（典型值）
剩余调频	CW 模式，f = 1 GHz，有效值
	0.3 kHz 至 3 kHz	< 10 Hz rms，< 5 Hz rms（典型值）
	0.03 kHz 至 20 kHz	< 50 Hz rms，< 10 Hz rms（典型值）

幅设度置范围 9 kHz ≤ f < 100 kHz 指标电平范围设置范围
			+5 dBm
最大输出电平 [1]	100 kHz ≤ f ≤ 1MHz	+10 dBm	+15 dBm
	1 MHz < f ≤ 200 MHz	+13 dBm	+20 dBm
	200 MHz < f ≤ 3.6 GHz	+13 dBm	+27 dBm
	3.6 GHz < f ≤ 6.5 GHz	+13 dBm	+20 dBm
	6.5 GHz < f ≤ 12 GHz	+10 dBm	+15 dBm
	12 GHz < f ≤ 13.6 GHz	+2 dBm	+10 dBm
	9 kHz ≤ f < 100 kHz		-130 dBm
最小输出电平设置分辨率	100 kHz ≤ f ≤ 3.6 GHz	-110 dBm	-130 dBm
	3.6 GHz < f ≤ 6.5 GHz	-110 dBm	-130 dBm
	6.5 GHz < f ≤ 9 GHz	-110 dBm	-130 dBm
	9 GHz < f ≤ 13.6 GHz	-90 dBm	-110 dBm
	0.01 dB

温度范围 20℃ to 30℃ 9 kHz ≤ f < 100 kHz	-60 dBm 至最大指标电平 ≤ 0.7 ( 典型值 )	-90 dBm 至-60 dBm ≤ 0.7 ( 典型值 )	-110 dBm 至-90 dBm ≤ 0.7 ( 典型值 )
	7 d典B,	9 d典B,	1 d 典B,
100 kHz ≤ f ≤ 200 MHz	≤ 0.57 (d典B,型值 )	≤ 0.59 (d典B,型值 )	≤ 01.5 (d典B,型值 )
200 MHz < f ≤ 3.6 GHz	≤ 0.59 (d典B,型值 )	≤ 01.5 (d典B,型值 )	≤ 01.5 (d典B,型值 )
3.6 GHz < f ≤ 6.5 GHz	≤ 01.5 (d典B,型值 )	≤ 01.5 (d典B,型值 )	≤ 01.5 (d典B,型值 )
6.5 GHz < f ≤ 9 GHz	≤ 01.5 (d典B,型值 )	≤ 01.5 (d典B,型值 )	≤ 0.7 ( 型值 )
9 GHz < f ≤ 12 GHz	≤ 01.5 (d典B,型值 )	≤ 01.5 (d典B,型值 )
12 GHz < f ≤ 13.6 GHz	≤ 0.7 ( 型值 )	≤ 0.7 ( 型值 )

VSWR
1 MHz ≤ f ≤ 13.6 GHz	< 1.8 ( 典型值)

	电平设置
	设置时间 [1]	固定频率，温度范围 20℃至 30℃		≤ 5 ms （典型值）
	最大反向功率最大直流电压 50 V
	最大反向功率
			1 MHz < f ≤ 13.6 GHz		1 W
	电平扫描步进扫描（等间隔电平步进）
	扫描方式	列表扫描（以任意电平为步进的列表）
	扫描模式	单次，连续
	扫描范围	满幅度范围内
	扫描形状	三角波，锯齿波
	步进变化	线性
	扫描点数	步进扫描			2 至 65535
		列表扫描			1 至 6001
	驻留时间	20 ms 至 100 s
	触发方式	自动，按键触发，外部触发，总线触发（USB 和 LAN）
内内部部调调制制源源（（LLFF））
波形		正弦波，方波
频率范围		正弦波			DC 至 200 kHz
		方波			DC 至 20 kHz
分辨率		0.01 Hz
频率误差		与射频参考源相同
电压范围		AC			0 至 3 Vp
		DC			-3 V 至 3 V
电压分辨率		2 mV

幅度调制
载波频率范围	≤ 3.6 GHz
调制源调制深度 [3]	内部，外部
	0% 至 100%

分辨率	0.1%
设置不确定性	fmod = 1 kHz	< 设置值× 4% + 1%
失真	fmod = 1 kHz，m < 30%，电平= 0 dBm	< 3%（典型值）
调制频率响应	m < 80%，DC/10 Hz 至 100 kHz	< 3 dB（标称值）
频率调制
载波频率范围	≤ 3.6 GHz
调制源	内部，外部
最大偏移	N × 1 MHz（标称值）
分辨率	< 偏移的 0.1% 或 1 Hz，取两者间的较大者（标称值）
设置不确定性	fmod = 1 kHz，内调制	< 设置值× 2% + 20 Hz
失真	fmod = 1 kHz，偏移= N × 50 kHz	< 2%（典型值）
调制频率响应 [1]	DC/10 Hz 至 100 kHz	< 3 dB（标称值）
相位调制
载波频率范围	≤ 3.6 GHz
调制源	内部，外部
最大偏移	N × 5 rad（标称值）
分辨率	< 偏移的 0.1% 或 0.01 rad，取两者间的较大者（标称值）
设置不确定性	fmod = 1 kHz，内调制	< 设置值× 1% + 0.1 rad
失真	fmod = 1 kHz，偏移= N × 5 rad	< 1%（典型值）
调制频率响应 [2]	DC/10 Hz 至 100 kHz	< 3 dB（标称值）
脉冲调制（选件 DSG3000B-PUG）
载波频率范围	≤ 3.6 GHz
调制源	外部，内部
通断比	100 kHz ≤ f ≤ 3.6 GHz	> 70 dB
上（1升0%//9下0%降）时间	< 50 ns
脉冲重复频率	DC 至 1 MHz
脉冲发生器（选件 DSG3000B-PUG）
脉冲形式	单脉冲
脉冲周期	设置范围	40 ns 至 170 s
	分辨率	10 ns
脉冲宽度	设置范围	10 ns 至（170 s - 10 ns）
	分辨率	10 ns
触发延迟	设置范围	10 ns 至 170 s
	分辨率	10 ns
触发方式	自动，外触发，外部门控，按键触发，总线触发（USB 和 LAN）
脉冲串发生器（选件 DSG3000B-PUG）
脉冲串发生器	脉冲数	1 至 2047
	通断时间范围	20 ns 至 170 s
	脉冲重复次数	1 至 256

I/Q 调制（仅 DSG3065B-IQ 和 DSG3136B-IQ 支持）
载波频率范围调制源	50 MHz ≤ f ≤ 6.5 GHz 外部，内部
	外部调制
带宽（RF）载波抑制 [1]	基带（I 或 Q） ≤ 60 MHz（标称值）
	RF（I + Q）	≤ 120 MHz（标称值）
	内部调制
	基带（I 或 Q） ≤ 30 MHz（标称值）
	RF（I + Q）	≤ 60 MHz（标称值）
	50 MHz ≤ f ≤ 6 GHz	≥ 40 dBc（典型值）
镜像边带抑制 [1,2]	50 MHz ≤ f ≤ 6 GHz	≥ 40 dBc（典型值）
	VSWR	< 1.5
外部 I/Q 输入内部调制
外部 I/Q 输入内部调制	满量程输入	I 2 + Q 2 = 0.5Vrms

EVM[1]

外部调制

146MQSApMs，，输根出余电弦平滤波≤器+4（dαB=m0.22），

≤ 2%rms（典型值）

Q≤P+S4Kd，B根m余弦滤波器（α = 0.22），4 MSps，输出电平

≤ 2%rms（典型值）

EVM[1]	CMDHMz，A21080000/1至xE1V9-0D00，MH1.z2，28输8出M电cp平s，≤频+4率d：Bm800 至 900	≤ 2%rms（典型值）
ACPR		≥ 70 dB

I/Q 基带发生器（仅 DSG3065B-IQ 和 DSG3136B-IQ 支持）输出阻抗 50 Ω（标称值）
	设置范围 0.02 V 至 1.5 V
输出电压	分辨率		p p 1 mV
	≤ 10 MHz		< 0.5 dB（标称值）
频率响应	参考 1 MHz	≤ 30 MHz	< 1 dB（标称值）
		≤ 10 MHz	< 0.1 dB（标称值）
I/Q 失衡	幅度	≤ 30 MHz	< 0.2 dB（标称值）
		≤ 10 MHz	200 ps（标称值）
	非线性相位	≤ 30 MHz	500 ps（标称值）

SFDR	正弦波波形长度	≤ 30 MHz	> 50 dB（标称值） 1 至 16 M 采样点（以 1 个采样点为步进）
波形存储器	分辨率		14 bits [1]
	加载时间（1 M 采样点）		< 10 s （标称值）
	非易失性存储器		96 MB（标称值）
	设置范围		1 kHz 至 50 MHz
采样率	分辨率		0.01 Hz
	触发方式		自动，按键触发，外部触发，总线触发（USB 和 LAN）
触发	工作方式		重触发，手动触发，手动重触发，单次
	外部触发延迟
	设置范围 0 至（216 - 1）
	分辨率		1
	外部触发抑制
	设置范围 0 至（216 - 1）
	分辨率		1
	外部触发脉宽		> 20 ns（标称值）

输前入面和板连输接出器
RF 输出	阻抗	50 Ω（标称值）
RF 输出	连接器	N 型阴头
外部调制信号输入	阻抗	100 kΩ/600 Ω/50 Ω（标称值）
	耦合方式	AC/DC
	灵敏度	对于指定的调制深度或偏移为 1 V 峰峰值（标称值）
	连接器	BNC 阴头
内部调制发生器（LF）输出	阻抗	50 Ω（标称值）
内部调制发生器（LF）输出	连接器	BNC 阴头
后面板连接器阻抗 1 kΩ（标称值）
外部触发输入
	连接器	BNC 阴头
	触发电压	3.3 V TTL 电平
信号有效输出	连接器	BNC 阴头
信号有效输出	输出电压	0 V/3.3 V（标称值）
脉冲输入或输出	阻抗	50 Ω（标称值）
脉冲输入或输出	输入 / 输出电压	0 V/3.3 V（标称值）
10MHz 输入（外部频率参考输入）	阻抗	50 Ω（标称值）
10MHz 输入（外部频率参考输入）	连接器	BNC 阴头
10MHz 输出（外部频率参考输出）	阻抗	50 Ω（标称值）
10MHz 输出（外部频率参考输出）	连接器	BNC 阴头
I（/Q仅基D带SG输3入065/ B输-I出Q/信号 DSG3136B-IQ 支持）	阻抗	50 Ω（标称值）
I（/Q仅基D带SG输3入065/ B输-I出Q/信号 DSG3136B-IQ 支持）	连接器	BNC 阴头
后面板通信接口连接器 A 插头
USB 主控端
USB 主控端	协议	2.0 版
USB 设备端	连接器	B 插头
USB 设备端	协议	2.0 版
LAN	LXI Core 2011 Device	10/100Base，RJ-45

显示
类型		TFT LCD
分别率		480 × 272
尺寸		4.3 英寸
大规模存储
大规模存储	Flash 非易失存储器（内部存储）；U 盘（不附带 U 盘）
数据存储空间	Flash 非易失存储器（内部存储）			96 MB（标称值）
电源 100 V 至 120 V
输入电压范围，AC			100 V 至 240 V
AC 频率范围			100 V 至 12240 V：45 Hz 至 46450HHzz
功耗			全部选件工作		70 W（典型值），最大值为 100 W
