函数/任意波形发生器DG1032Z

产品介绍：

函数/任意波形发生器，双通道（功能完全对等），输出频率1μHz～30MHz（正弦波），输出正弦波、方波、锯齿波、脉冲波、噪声、Sinc、指数上升、指数下降、心电图、高斯、半正矢、洛仑兹、双音频共计160种波形函数，任意波频率1μHz～10MHz，采样率200MSa/s，垂直分辨率14bits，最大任意波长度8pts～8Mpts(可选16Mpts)，支持AM、FM、PM、ASK、FSK、PSK和PWM调制，内置7位200MHz带宽的频率计和8次谐波发生器，USB Host、USB Device、LAN接口，3.5"TFT彩色液晶显示屏。

RIGOL的函数/任意波形发生器采用先进的DDS数字频率合成技术，产生高质量的标准函数信号如正弦波，方波，三角波，脉冲波等，还提供了丰富的模拟以及数字调制功能。每种型号都具备任意波发生器的功能，配合Ultrawave任意波编辑软件及其自身面板和界面，可产生复杂的任意波形。还可与RIGOL的数字示波器相连，实现“无缝连接”，把示波器捕捉到的实际信号下载到信号发生器中复现出来。

自2006年起，RIGOL先后推出了DG1000，DG2000，DG3000和DG5000等系列的函数/任意波形发生器，最高输出频率高达350MHz，最高采样速率高达1G Sa/s，最高存储深度达128M点，垂直分辨率达14Bits,全部采用液晶屏显示，人性化的界面设计和键盘布局给用户带来非凡体验；丰富的标准接口可轻松实现仪器的远程控制，是工程师调试电路的得力助手。

DG1000Z系列函数/任意波形发生器是一款集函数发生器、任意波形发生器、噪声发生器、脉冲发生器、谐波发生器、模拟/数字调制器、频率计等功能于一身的多功能信号发生器。多功能、高性能、高性价比、便携式等特点为教育、研发、生产、测试等行业提供了新的选择。

产品特性

独创的SiFi(Signal Fidelity)技术:逐点生成任意波形，不失真还原信号，采样率精确可调，所有输出波形（包括：方波、脉冲等）抖动低至200ps

每通道任意波存储深度标配达8Mpts, 选配达16Mpts

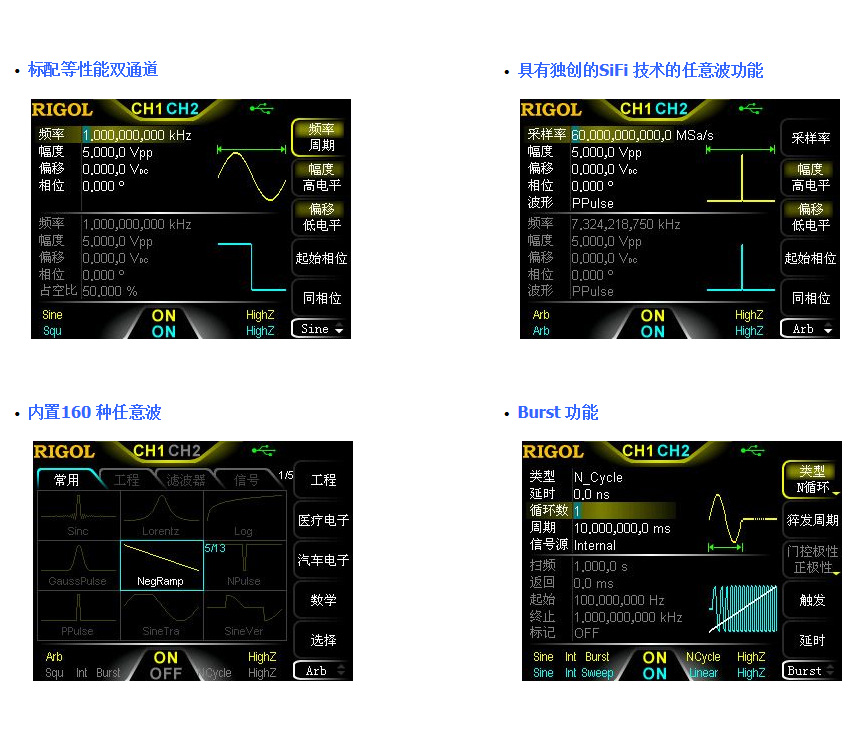

标配等性能双通道，相当于两个独立信号源

±1ppm高频率稳定度,相噪低至 -125dBc/Hz

内置8次谐波发生器

内置7 Digits，200MHz带宽的全功能频率计

多达160种内建任意波形，囊括了工程应用、医疗电子、汽车电子、数学处理等各个领域的常用信号

采样率高达200MSa/s，垂直分辨率：14bits

主机具有方便的任意波形编辑界面，也可通过上位机软件生成任意波形

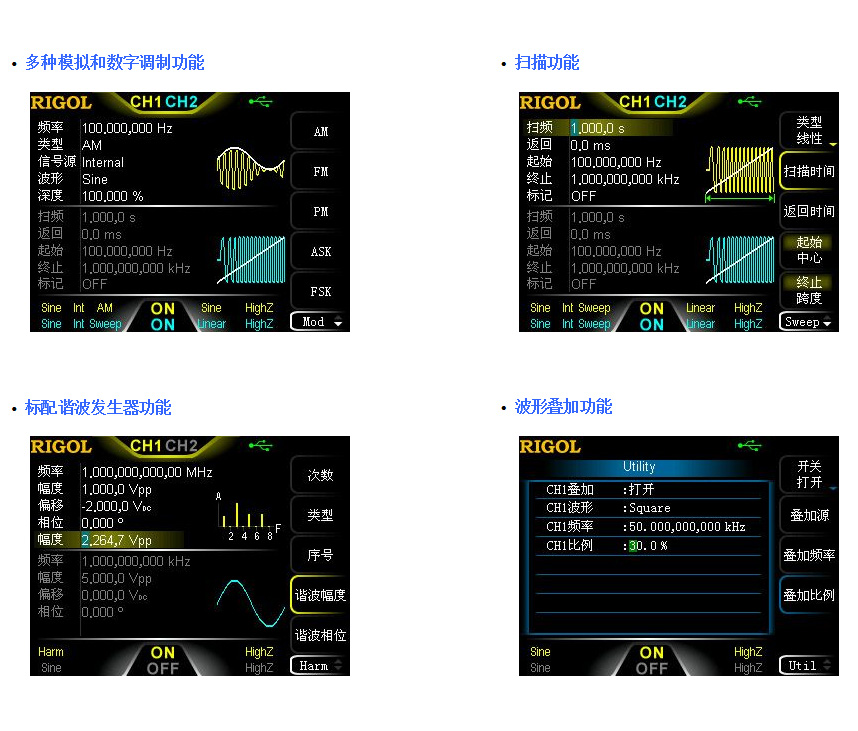

多种模拟和数字调制功能：AM、FM、PM、ASK、FSK、PSK和PWM

标配波形叠加功能，可以在基本波形的基础上叠加指定波形后输出

标配通道跟踪功能，跟踪打开时，双通道所有参数均可同时根据用户的配置更新

标配接口：USB Host& Device、LAN(LXI Core Device 2011)

3.5英寸TFT 彩色显示屏

型号		DG1022Z			DG1032Z	DG1062Z
通道		2			2	2
最高频率		25MHz			30MHz	60MHz
采样率		200MSa/s

波形
基本波		正弦波、方波、锯齿波、脉冲、噪声
内建任意波		Sinc、指数上升、指数下降、心电图、高斯、半正矢、洛仑兹、双音频等共计 160 种
频率特性
正弦波		1μHz 至 25MHz			1μHz 至 30MHz	1μHz 至 60MHz
方波		1μHz 至 25MHz			1μHz 至 25MHz	1μHz 至 25MHz
锯齿波		1μHz 至 500kHz			1μHz 至 500kHz	1μHz 至 1MHz
脉冲波		1μHz 至 15MHz			1μHz 至 15MHz	1μHz 至 25MHz
谐波		1μHz 至 10MHz			1μHz 至 10MHz	1μHz 至 20MHz
噪声（-3dB）		25MHz 带宽			30 MHz 带宽	60MHz 带宽
任意波		1μHz 至 10MHz			1μHz 至 10MHz	1μHz 至 20MHz
分辨率		1μHz
准确度		±( 设置值的 1ppm)，18℃至 28℃
正弦波频谱纯度
谐波失真		典型（0dBm） DC-10MHz（含）：<-65dBc10MHz-30MHz（含）：<-55dBc 30MHz-60MHz（含）：<-50dBc
总谐波失真		<0.075%（10Hz-20kHz，0dBm）
寄生信号（非谐波）		典型（0dBm） ≤ 10MHz：<-70dBc >10MHz：<-70dBc+6dB/ 倍频程
相位噪声		典型（0dBm，10kHz 偏移） 10MHz：<-125dBc/Hz
信号特性
方波
上升 / 下降时间		典型（1Vpp） <10ns
过冲		典型（100kHz，1Vpp） ≤ 5%
占空比		0.01% ~ 99.99%（受当前频率设置限制）
不对称性		周期的 1%+5ns
抖动（rms）		典型（1Vpp） ≤ 5MHz：2ppm+200 ps > 5MHz：200ps
锯齿波
线性度		≤峰值输出的 1%（典型值，1kHz，1 VPP，对称性 100%）
对称性		0% 至 100%
脉冲波
脉宽		16ns至 999.999 982 118ks（受当前频率设置限制）
占空比		0.001%至 99.999%（受当前频率设置限制）
上升 / 下降沿		≥10ns（受当前频率设置和脉宽设置限制）
过冲		典型（1Vpp） ≤ 5%
抖动（rms）		典型（1Vpp） ≤ 5MHz：2ppm+200 ps >5MHz：200ps
任意波
波形长度		2Mpts（标配） 16Mpts（选配）		8Mpts（标配） 16Mpts（选配）		8Mpts（标配） 16Mpts（选配）
垂直分辨率		14bits
采样率		200MSa/s
最小上升 / 下降时间		典型（1Vpp） <10 ns
抖动（rms）		典型（1Vpp） ≤ 5MHz 2ppm+200 ps >5MHz 200ps
编辑方式		点编辑、块编辑、插入波形
谐波输出
谐波次数		≤8次
谐波类型		偶次谐波、奇次谐波、顺序谐波、自定义
谐波幅度		各次谐波幅度均可设置
谐波相位		各次谐波相位均可设置
输出特性
振幅（以 50 Ω 端接）
范围		≤ 10MHz：1.0mVpp ~ 10Vpp ≤ 30MHz：1.0mVpp ~ 5.0Vpp ≤ 60MHz：1.0mVpp ~ 2.5Vpp
准确度		典型（1kHz 正弦，0V 偏移，>10mVpp，自动） ±(设置值的 1%) ±1mV
平坦度		典型（正弦，2.5Vpp） ≤ 10MHz：±0.1dB ≤ 60MHz：±0.2dB
单位		Vpp、Vrms、dBm
分辨率		0.1mVpp 或 4digits
偏移（以 50 Ω 端接）
范围（Peak ac+dc）		±5Vpkac+dc
准确度		±(设置值的 1%+5mV+ 振幅的 0.5%)
波形输出
输出阻抗		50Ω（典型）
保护		短路保护，过载自动禁用波形输出
调制特性
调制类型		AM，FM，PM，ASK，FSK，PSK，PWM
AM
载波		正弦波，方波，锯齿波，任意波（直流除外）
调制源		内部 / 外部
调制波		正弦波，方波，锯齿波，噪声，任意波
调制深度		0% 至 120%
调制频率		2mHz ～ 1MHz
FM
载波		正弦波，方波，锯齿波，任意波（直流除外）
调制源		内部 / 外部
调制波		正弦波，方波，锯齿波，噪声，任意波
调制频率		2mHz ～ 1MHz
PM
载波		正弦波，方波，锯齿波，任意波（直流除外）
调制源		内部 / 外部
调制波		正弦波，方波，锯齿波，噪声，任意波
相偏		0°至 360°
调制频率		2mHz ～ 1MHz
ASK
载波		正弦波，方波，锯齿波，任意波（直流除外）
调制源		内部 / 外部
调制波		50% 占空比的方波
键控频率		2mHz ～ 1MHz
FSK
载波		正弦波，方波，锯齿波，任意波（直流除外）
调制源		内部 / 外部
调制波		50% 占空比的方波
键控频率		2mHz ～ 1MHz
PSK
载波		正弦波，方波，锯齿波，任意波（直流除外）
调制源		内部 / 外部
	调制波		50% 占空比的方波
	键控频率		2mHz ～ 1MHz

PWM

载波	脉冲波
调制源	内部 / 外部
调制波	正弦波，方波，锯齿波，噪声，任意波
宽度偏差	脉冲宽度的 0% 至 100%
调制频率	2 mHz ～ 1 MHz

外调输入

输入范围	75mVRMS ～ ±5Vac+dc
输入带宽	50kHz
输入阻抗	10KΩ
脉冲串特性
载波	正弦波，方波，锯齿波，脉冲波，噪声，任意波（直流除外）
载波频率	2mHz 至 25MHz	2mHz 至 30MHz	2mHz 至 60MHz
脉冲计数	1 至 1,000,000 或无限
起始 / 停止相位	0°至 360°，0.1°分辨率
内部周期	1μs ～ 500s
门控源	外部触发
触发源	内部、外部、手动
触发延迟	0ns 至 100s
扫频特性
载波	正弦波，方波，锯齿波，任意波（直流除外）
类型	线性、对数、步进
方向	上/下
起始 / 停止频率	和相应载波频率上下限一致
扫描时间	1ms 至 500s
保持 / 返回时间	0ms 至 500s
触发源	内部、外部、手动
标记	同步信号的下降沿（可编程）
频率计
测量功能	频率、周期、正 / 负脉冲宽度、占空比
频率分辨率	7 位 / 秒（闸门时间 =1s）
测频范围	1μHz-200MHz
周期测量	测量范围	5ns ～ 16 天

电压范围和灵敏度（非调制信号）

DC 耦合	直流偏移范围	±1.5Vdc
	1μHz ～ 100MHz	50mVRMS ～ ±2.5Vac+dc
	100MHz ～ 200MHz	100mVRMS ～ ±2.5Vac+dc
AC 耦合	1μHz ～ 100MHz	50mVRMS ～ ±2.5Vpp
AC 耦合	100MHz ～ 200MHz	100mVRMS ～ ±2.5Vpp

脉冲宽度和占空比测量

频率与幅度范围	1μHz ～ 25MHz	5 0 m V R M S ～ ±2.5Vac+dc	DC 耦合
脉冲宽度	最小脉宽	≥ 20ns
脉冲宽度	脉宽分辨率	5ns
占空比	测量范围（显示）	0% ～ 100%

触发输入

电平	TTL- 兼容
斜率	上升或下降（可选）
脉冲宽度	>100ns
反应时间	扫频：<100ns（典型）脉冲串：<300 ns（典型）

触发输出

电平	TTL- 兼容
脉冲宽度	>60ns（典型）
最大频率	1MHz

2 通道特性—相位偏移
范围	0°至 360°
波形相位分辨率	0.03°

外部参考输入

锁定范围	10MHz±50Hz
电平	250mVpp 至 5Vpp
锁定时间	<2s
输入阻抗（典型值）	1kΩ，交流耦合

内部参考输出

频率	10MHz±50Hz
电平	3.3Vpp
输出阻抗（典型值）	50Ω，交流耦合
同步输出
电平	TTL- 兼容
阻抗	50 Ω，标称值

过压保护如下两种情况时产生过压保护：

仪器幅度设置大于2Vpp或输出偏移大于|2VDC|，输入电压大于±11.5×(1±5%)V(<10kHz)。

l 仪器幅度设置小于等于 2Vpp 或输出偏移小于等于 |2VDC|，输入电压大于 ±3.5×(1±5%)V(<10kHz)。

一般技术规格电源

电源电压	100V ～ 240V(45Hz ～ 440Hz)
功耗	小于 40 W
保险丝	250V，T3.15A

显示

类型	3.5 寸 TFT LCD
分辨率	320 水平 ×RGB×240 垂直分辨率
色彩	16M 色

环境

温度范围	工作温度：0℃ -50℃ 非工作温度：-40℃ -70℃
冷却方法	风扇强制冷却
湿度范围	小于30℃：≤ 95％相对湿度30℃至40℃：≤ 75％相对湿度 40℃至50℃：≤ 45％相对湿度
海拔高度	操作：3000 米以下非操作：15,000 米以下

机械规格

尺寸（宽 × 高 × 深）	261.5mm×112mm×318.4mm
重量	不含包装：3.2kg 含包装：4.5kg
接口	USB Host，USB Device，LAN
IP 防护	IP2X
校准周期	建议校准间隔为一年
