函数/任意波形发生器DG4162

产品介绍：

函数/任意波形发生器，双通道（功能完全对等，通道间相位可调），输出频率1μHz～160MHz（正弦波），输出正弦波、方波、锯齿波、脉冲波、噪声、Sinc、指数上升、指数下降、心电图、高斯、半正矢、洛仑兹、双音频和DC电压150种波形函数，任意波频率1μHz～40MHz，采样率500MSa/s，垂直分辨率14bits，最大任意波长度16kpts，支持AM、FM、PM、ASK、FSK、PSK、BPSK、QPSK、3FSK、4FSK、OSK调制，内置7位200MHz带宽的频率计和16次谐波发生器，USB Host、USB Device、LAN接口，7"TFT液晶显示屏。

RIGOL的函数/任意波形发生器采用先进的DDS数字频率合成技术，产生高质量的标准函数信号如正弦波，方波，三角波，脉冲波等，还提供了丰富的模拟以及数字调制功能。每种型号都具备任意波发生器的功能，配合Ultrawave任意波编辑软件及其自身面板和界面，可产生复杂的任意波形。还可与RIGOL的数字示波器相连，实现“无缝连接”，把示波器捕捉到的实际信号下载到信号发生器中复现出来。

自2006年起，RIGOL先后推出了DG1000，DG2000，DG3000和DG5000等系列的函数/任意波形发生器，最高输出频率高达350MHz，最高采样速率高达1G Sa/s，最高存储深度达128M点，垂直分辨率达14Bits,全部采用液晶屏显示，人性化的界面设计和键盘布局给用户带来非凡体验；丰富的标准接口可轻松实现仪器的远程控制，是工程师调试电路的得力助手。

DG4000系列是集函数发生器，任意波形发生器，脉冲发生器，谐波发生器，模拟/数字调制器，频率计等功能于一身的多功能信号发生器。该系列的所有型号皆具有2个功能完全相同的通道，通道间相位可调。
DG4000系列采用DDS直接数字合成技术，可生成稳定，精确，纯净和低失真的输出信号；高清宽屏显示，人性化的界面设计和键盘布局，给用户带来非凡体验；标配的LAN,USB接口，可轻松实现仪器远程控制，为用户提供更多解决方案。

产品特性

最高输出频率160 MHz, 100 MHz, 60 MHz

500MSa/s采样率，14bits垂直分辨率

标配等性能双通道

2ppm高频率稳定度

低相噪至-115dBc/Hz

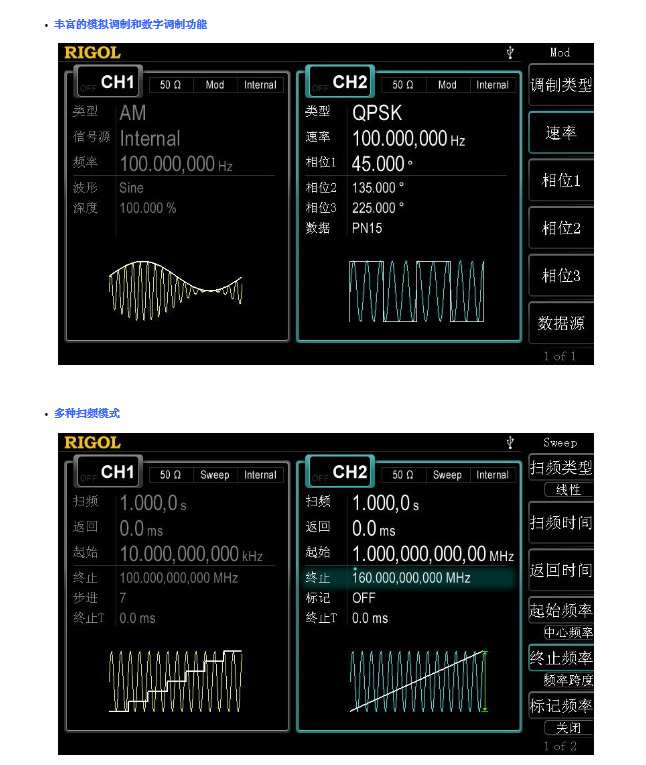

丰富的模拟调制和数字调制功能

高达150种内建波形

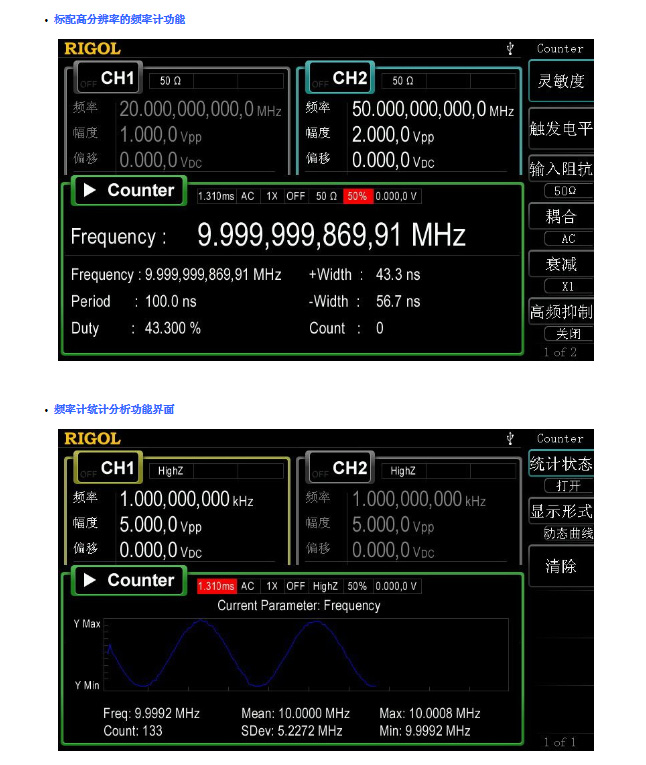

内置7 digits/s，200MHz带宽的频率计

标配多至16次的谐波发生器功能

功能强大的上位机软件

标配接口: USB Host & Device, LAN

7英寸高清屏（800x480 pixels）

型号	DG4202	DG4162	DG4102		DG4062
通道	2	2	2		2
最高频率	200MHz	160MHz	100MHz		60MHz
采样率	500MSa/s

波形
标准波形	正弦波、方波、锯齿波、脉冲、噪声、谐波
任意波	Sinc、指数上升、指数下降、心电图、高斯、半正矢、洛仑兹、双音频、DC 电压等共计 150 种

频率特性
正弦波	1μHz至 200MHz	1μHz至 160MHz	1μHz至 100MHz	1μHz 至 60MHz
方波	1μHz至 60MHz	1μHz至 50MHz	1μHz至 40MHz	1μHz 至 25MHz
锯齿波	1μHz至 5MHz	1μHz至 4MHz	1μHz至 3MHz	1μHz 至 1MHz
脉冲波	1μHz至 50MHz	1μHz至 40MHz	1μHz至 25MHz	1μHz 至 15MHz
谐波	1μHz至 100MHz	1μHz至 80MHz	1μHz至 50MHz	1μHz 至 30MHz
噪声（-3dB）	120MHz 带宽	120MHz 带宽	80MHz 带宽	60MHz 带宽
任意波	1μHz至 50MHz	1μHz至 40MHz	1μHz至 25MHz	1μHz 至 15MHz
分辨率	1μHz
准确度	±2ppm，18℃至 28℃

正弦波频谱纯度
谐波失真	典型（0dBm） DC 至 1MHz：<-60dBc 1MHz 至 10MHz：<-55dBc 10MHz 至 100MHz：<-50dBc 100MHz 至 200MHz：<-40dBc
总谐波失真	<0.1%（10Hz 至 20kHz，0dBm）
寄生信号（非谐波）	典型（0dBm） ≤10MHz：<-65dBc >10MHz：<-65dBc + 6dB/ 倍频程
相位噪声	典型（0dBm，10kHz 偏移） 10MHz：≤-115dBc/Hz

信号特性
方波
上升 / 下降时间	典型（1Vpp） <8ns		典型（1Vpp） <10ns	典型（1Vpp） <12ns
过冲	典型（100kHz，1Vpp） <3%
占空比	≤10MHz：20.0% 至 80.0% 10MHz 至 40MHz：40.0% 至 60.0% >40MHz：50.0%（固定）
不对称性	周期的1%+5ns
抖动（rms）	典型（1MHz，1Vpp，50Ω） ≤5MHz：2ppm + 500ps >5MHz：500ps
锯齿波
线性度	≤峰值输出的 1%（典型，1kHz，1VPP，对称性 100%）
对称性	0%至100%

脉冲波

周期	25ns 至 1000000s	40ns 至 1000000s	66.7ns 至 1000000s
脉宽	≥10ns	≥12ns	≥18ns
上升 / 下降沿	≥5ns	≥7ns	≥11ns
过冲	典型（1Vpp） <3%
抖动（rms）	典型（1Vpp） ≤5MHz：2ppm + 500ps >5MHz：500ps

任意波

波形长度	16k 点
垂直分辨率	14bits
采样率	500MSa/s
最小上升 / 下降时间	典型（1Vpp） <5ns
抖动（rms）	典型（1Vpp） ≤5MHz：2ppm + 500ps >5MHz：500ps
插值方式	关闭、线性
编辑方式	点编辑、块编辑

谐波输出

谐波次数	≤16 次
谐波类型	偶次谐波、奇次谐波、顺序谐波、自定义
谐波幅度	各次谐波幅度均可设置
谐波相位	各次谐波相位均可设置

输出特性

振幅（以50Ω端接）

范围

≤20MHz：1mVpp 至10Vpp

≤70MHz：1mVpp 至5Vpp

≤120MHz：1mVpp 至2.5Vpp

≤200MHz：1mVpp 至1Vpp

≤20MHz：1mVpp 至10Vpp

≤70MHz：1mVpp 至5Vpp

≤120MHz：1mVpp 至2.5Vpp

≤160MHz：1mVpp 至1Vpp

≤20MHz：1mVpp 至10Vpp

≤70MHz：1mVpp 至5Vpp

≤100MHz：1mVpp 至2.5Vpp

≤20MHz：1mVpp 至 10Vpp

≤60MHz：1mVpp 至 5Vpp

准确度

典型（1kHz 正弦，0V 偏移，>10mVpp，自动）

± 设置值的 1%±2mVpp

平坦度

典型（相对于 1kHz 正弦波，500mVpp，50Ω）

≤10MHz：±0.1dB

≤60MHz：±0.2dB

≤100MHz：±0.4dB

≤160MHz：±0.8dB

≤200MHz：±1dB

≤10MHz：±0.1dB

≤60MHz：±0.2dB

≤100MHz：±0.4dB

≤160MHz：±0.8dB

≤10MHz：±0.1dB

≤60MHz：±0.2dB

≤100MHz：±0.4dB

≤10MHz：±0.1dB

≤60MHz：±0.2dB

单位

Vpp、Vrms、dBm

分辨率

1mV或3位

偏移（以50Ω端接）

范围	±5Vpk ac + dc
准确度	±（设置值的1%+5mV+振幅的0.5%）

波形输出

	输出阻抗		50Ω（典型）
	保护		短路保护，过载自动禁用波形输出
调制特性
调制类型		AM、FM、PM、ASK、FSK、PSK、BPSK、QPSK、3FSK、4FSK、OSK、PWM
AM
载波		正弦波，方波，锯齿波，任意波（DC 除外）
调制源		内部 / 外部
调制波		正弦波，方波，锯齿波，噪声，任意波
调制深度		0%至120%
调制频率		2mHz 至 50kHz
FM
载波		正弦波，方波，锯齿波，任意波（DC 除外）
调制源		内部 / 外部
调制波		正弦波，方波，锯齿波，噪声，任意波
调制频率		2mHz 至 50kHz
PM
载波		正弦波，方波，锯齿波，任意波（DC 除外）
调制源		内部 / 外部
调制波		正弦波，方波，锯齿波，噪声，任意波
相偏		0°至 360°
调制频率		2mHz 至 50kHz
ASK
载波		正弦波，方波，锯齿波，任意波（DC 除外）
调制源		内部 / 外部
调制波		50% 占空比的方波
键控频率		2mHz 至 1MHz
FSK
载波		正弦波，方波，锯齿波，任意波（DC 除外）
调制源		内部 / 外部
调制波		50% 占空比的方波
键控频率		2mHz 至 1MHz
3FSK
载波		正弦波，方波，锯齿波，任意波（DC 除外）
调制源		内部
调制波		50% 占空比的方波
键控频率		2mHz 至 1MHz
4FSK
载波		正弦波，方波，锯齿波，任意波（DC 除外）
调制源		内部
调制波		50% 占空比的方波
键控频率		2mHz 至 1MHz
PSK
载波		正弦波，方波，锯齿波，任意波（DC 除外）
调制源		内部 / 外部
调制波		50% 占空比的方波
键控频率		2mHz 至 1MHz
BPSK
载波		正弦波，方波，锯齿波，任意波 (DC 除外 )
调制源		内部
调制波		正弦波，方波，锯齿波，噪声，任意波
键控频率		2mHz 至 1MHz
QPSK
	载波		正弦波，方波，锯齿波，任意波 (DC 除外 )
	调制源		内部
	调制波		正弦波，方波，锯齿波，噪声，任意波
	键控频率		2mHz 至 1MHz
	OSK
	载波		正弦波
	调制源		内部 / 外部
	振荡时间		8ns 至 499.75μs
	键控频率		2mHz 至 1MHz
	PWM
	载波		脉冲波
	调制源		内部 / 外部
	调制波		正弦波，方波，锯齿波，噪声，任意波
	宽度偏差		脉冲宽度的0%至100%
	调制频率		2mHz 至 50kHz
	外调输入
	最大输入范围		75mVRMS至±2.5Vac+dc
	输入带宽		5MHz
	输入阻抗		1kΩ

	脉冲串特性
	载波		正弦波，方波，锯齿波，脉冲波，噪声，任意波（DC 除外）
	载波频率		2mHz 至 100MHz		2mHz 至 100MHz	2mHz 至 60MHz
	脉冲计数		1 至 1000000 或无限
	起始 / 停止相位		0°至 360°
	内部周期		2μs 至 500s
	门控源		外部触发
	触发源		内部、外部、手动
	触发延迟		0ns 至 85s

	扫频特性
	载波		正弦波，方波，锯齿波，任意波（DC 除外）
	类型		线性、对数、步进
	方向		上/下
	起始 / 停止频率		1μHz 至 200MHz	1μHz 至 160MHz	1μHz 至 100MHz	1μHz 至 60MHz
	扫描时间		1ms 至 300s
	保持 / 返回时间		0ms 至 300s
	触发源		内部、外部、手动
	标记		同步信号的下降沿（可编程）
	频率计
	测量功能		频率、周期、正 / 负脉冲宽度、占空比
	频率分辨率		7 位 / 秒（闸门时间 = 1s）
	测频范围		1μHz 至 200MHz
	周期测量		5ns 至 16 天

电压范围和灵敏度（非调制信号）

DC 耦合	直流偏移范围	±1.5VDC	输入衰减关闭
	1μHz 至 100MHz	50mVRMS至±2.5Vac + dc
	100MHz 至 200MHz	100mVRMS 至±2.5Vac + dc
AC 耦合	1μHz至 100MHz	50mVRMS至±2.5Vpp
AC 耦合	100MHz 至 200MHz	100mVRMS 至±2.5Vpp

脉冲宽度和占空比测量

频率与幅度范围	1μHz 至 25MHz	50mVRMS至±2.5Vac + dc	DC 耦合，输入衰减关闭
脉冲宽度	最小脉宽	≥20ns
脉冲宽度	脉宽分辨率	2ns
占空比	测量范围（显示）	0%至100%

输入特性

输入信号范围	破坏电压	±7Vac+dc（衰减器关闭）	输入阻抗 = 1MΩ
		±70Vac + dc（衰减器打开）
		5Vrms	输入阻抗 = 50Ω
输入调节	输入衰减	打开：10 倍衰减；关闭：不衰减
	输入阻抗	50Ω	1MΩ
	耦合方式	AC	DC
	高频抑制	打开：输入带宽 = 250kHz；关闭：输入带宽 = 225MHz
输入触发	触发电平范围	-2.5V 至 +2.5V
	触发灵敏度范围	0%（140mV 迟滞电压）至 100%（2mV 迟滞电压）
闸门时间	GateTime1	1ms
	GateTime2	10ms
	GateTime3	100ms
	GateTime4	1s
	GateTime5	10s
	GateTime6	>10s

触发特性触发输入

电平	TTL- 兼容
斜率	上升或下降（可选）
脉冲宽度	>50ns
反应时间	扫频：<100ns（典型）脉冲串：<300ns（典型）

触发输出

电平	TTL- 兼容
脉冲宽度	>60ns（典型）
最大频率	1MHz

参考时钟相位偏移

范围	0°至 360°
分辨率	0.03°

外部参考输入

锁定范围	10MHz ± 50Hz
电平	250mVpp 至 5Vpp
锁定时间	<2s
输入阻抗（典型值）	1kΩ，交流耦合

内部参考输出

频率	10MHz ± 50Hz
电平	3.3Vpp
输出阻抗（典型值）	50Ω，交流耦合

同步输出
电平	TTL- 兼容
阻抗	50Ω，标称值

编程时间（典型）
	USB 2.0	LAN
函数改变	500ms	510ms
频率改变	50ms	50ms
振幅改变	300ms	310ms
选择用户任意波	500ms	510ms

一般技术规格电源

电源电压	100V 至 240V，45Hz 至 440Hz
功耗	小于 50W
保险丝	250V，T2A

显示

类型	7 寸 TFT LCD
分辨率	800水平 ×RGB×480垂直分辨率
色彩	16M 色

环境

温度范围	操作：10℃至 40℃ 非操作：-20℃至 60℃
冷却方法	风扇强制冷却
湿度范围	小于 35℃：≤90% 相对湿度35℃至 40℃：≤60% 相对湿度
海拔高度	操作：3000 米以下非操作：15000 米以下

机械规格

尺寸（宽 × 高 × 深）	313mm × 160.7mm × 116.7mm
重量	不含包装：3.2kg 含包装：4.5kg
